Technické informace a často kladené otázky k produktům Recognoil®


Produkty Recognoil® společnosti TechTest, s.r.o. jsou unikátní elektronické analyzátory fluorescence určené především pro detekci mastných látek a prachových nečistot na kovových materiálech. Námi vyvinuté přístroje a zařízení nahrazují neobjektivní a mnohdy i náročné metody kontroly znečištění povrchu. Podstatou principu detekce je vyvolání luminiscence kontaminantů, její zachycení a následné vyhodnocení pomocí dodávaného softwaru.

Více informací

Základní produkty Recognoil®


Díky produktům Recognoil® si můžete ověřit, zda vaše procesy skutečně fungují a zda povrch dílů splňuje požadavky pro další zpracování.
Zavedením kontrolního mechanizmu do výroby či kontroly kvality zamezíte vzniku bezprostředních i skrytých vad dílů a zvýšíte hospodárnost výroby.

Recognoil® 2W

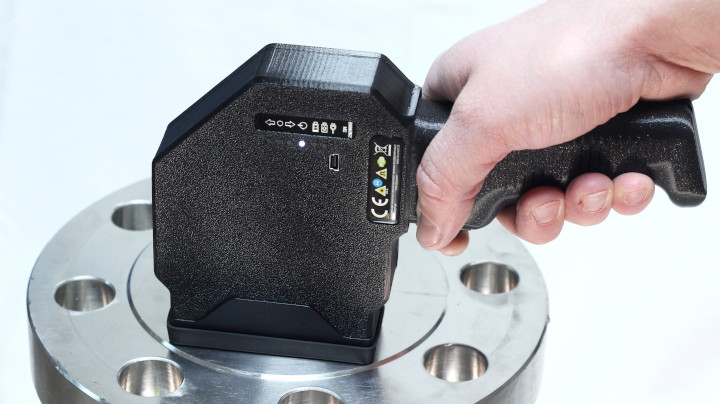

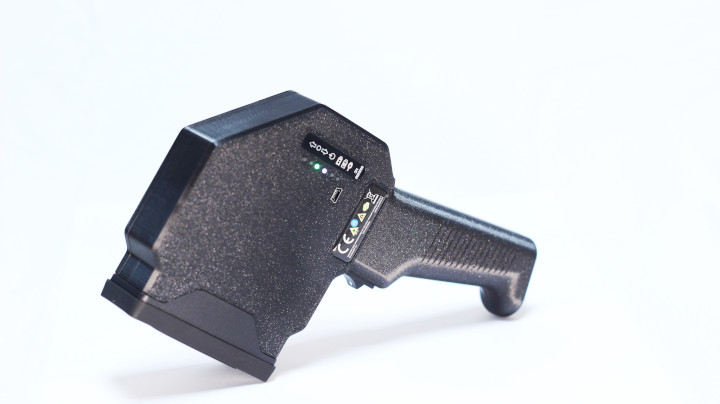

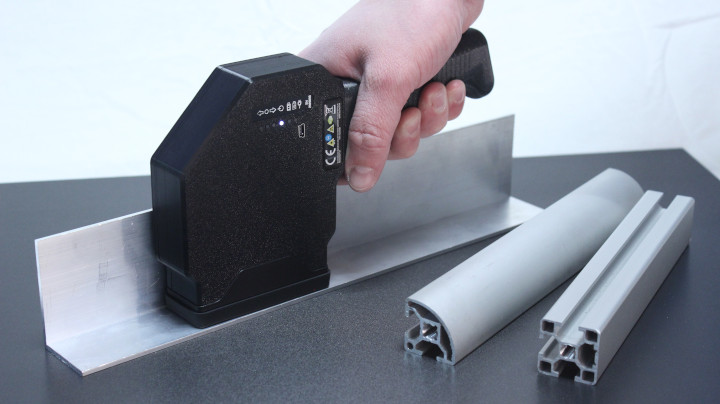

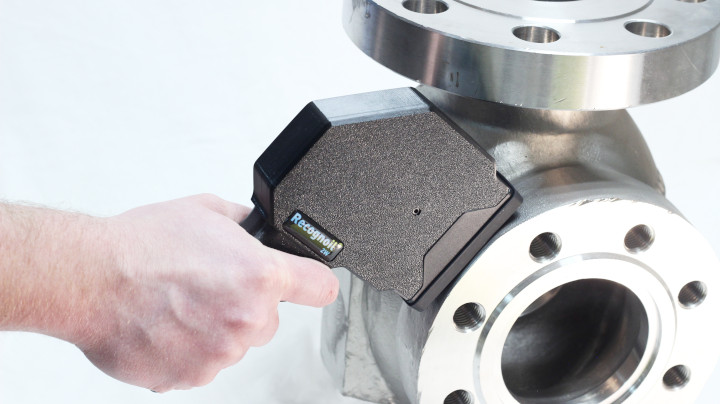

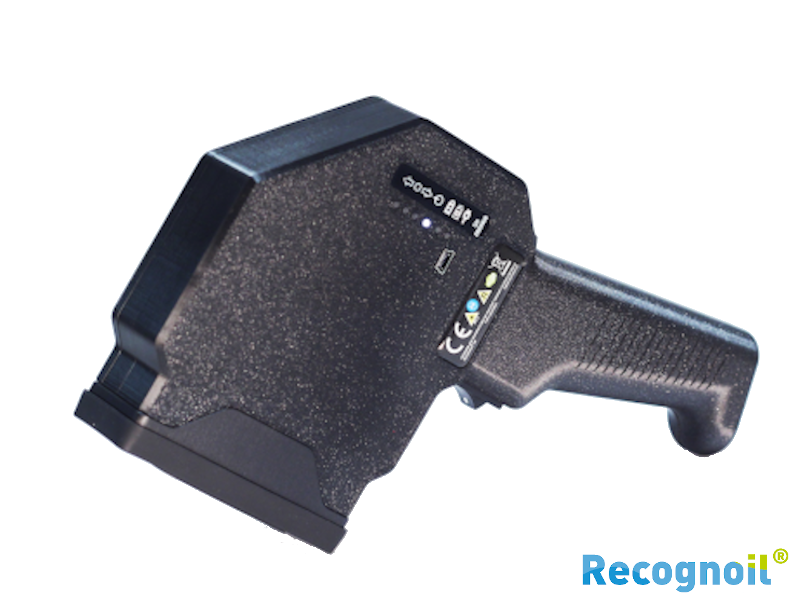

Ruční bezdrátový detektor kontaminace povrchu Recognoil® 2W představuje skvělý nástroj pro stanovení kontaminace povrchu nečistotami, jakými jsou mastnota, konzervační a lubrikační látky, prach, řezné či chladící kapaliny a další látky, které vstupují do kontaktu s díly v průběhu jejich výroby. Samotná detekce je založena na principu vyvolání fluorescence kontaminantů pomocí UV záření a její zachycení pomocí vysoce citlivého detektoru.

Přístroj může být bezdrátově připojen k PC/tabletu s dodávaným softwarem, díky čemuž umožňuje nejen působivou vizualizaci rozložení nečistot na povrchu, ale i zhodnocení vhodnosti povrchu pro následné technologické operace.

Recognoil® 2W je běžně používán pro kontrolu stavu povrchu zejména před lakováním, galvanickým pokovením, PVD a CVD povlakováním, svařováním, pájením, lepením či záměrném nanášení olejových filmů při lubrikaci a konzervaci.


Lupa

Bezdrátový ruční přístroj

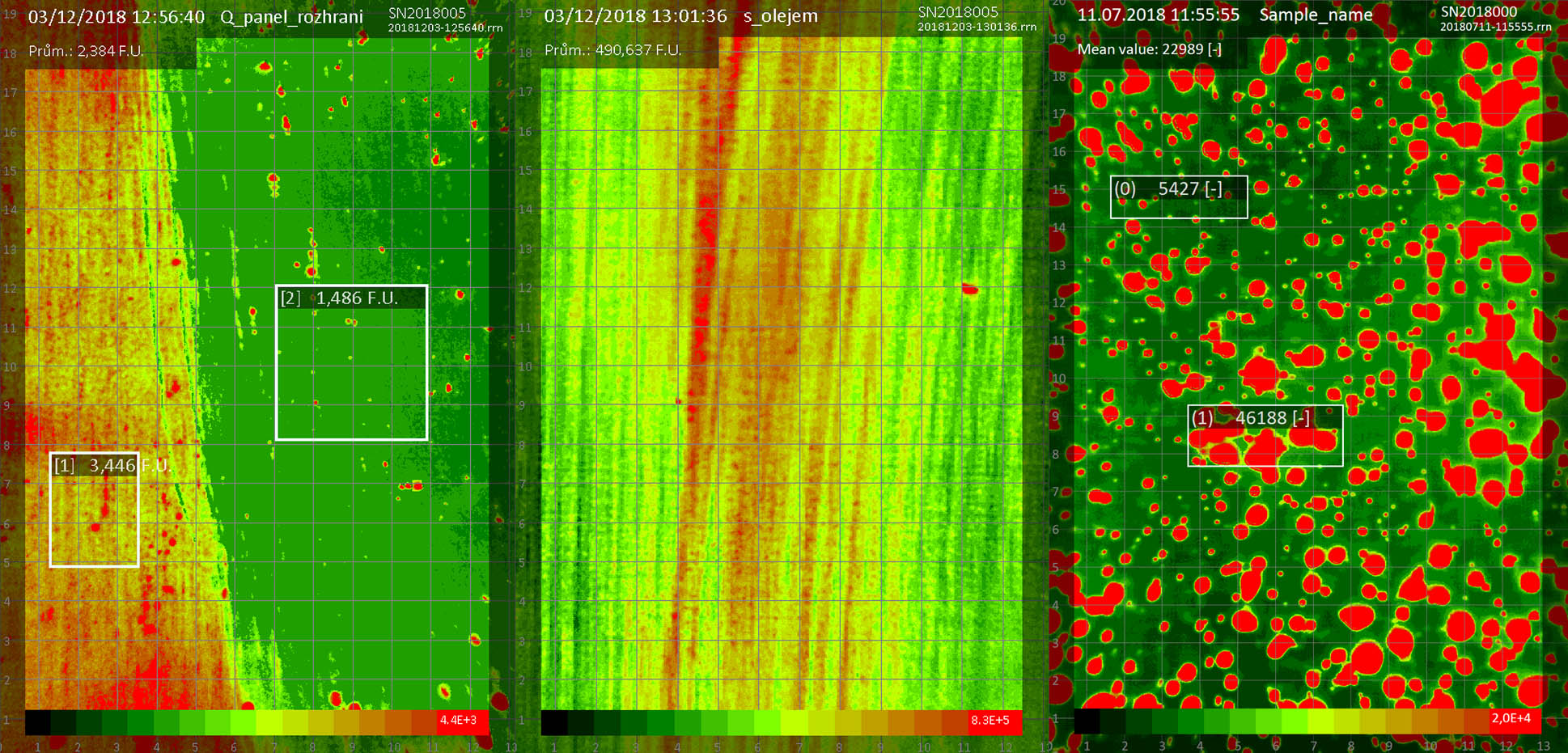

Informace o znečištění povrchu předmětu mastnotou ve formě obrazových dat, ze kterých lze snadno zjistit příčinu kontaminace.
2D

Perfektní pro rovinné plochy

Plošné snímání kontaminace povrchu. Rozměr snímané plochy 13 x 19 mm. Ideální nástroj pro kontrolu odmaštění dílů.
3D

Kontrola dílů snadno a rychle

Objektivní opakovatelná hodnocení. Eliminuje výrazně lidský faktor. Definujte si limity, které lze využít například při namátkové kontrole dílů.
Live

Výroba, laboratoř i exteriér

Díky informačnímu LED panelu může být používán i bez nutnosti připojení k PC. Možnost nastavení rozhodovacích kritérií OK/NOT OK.

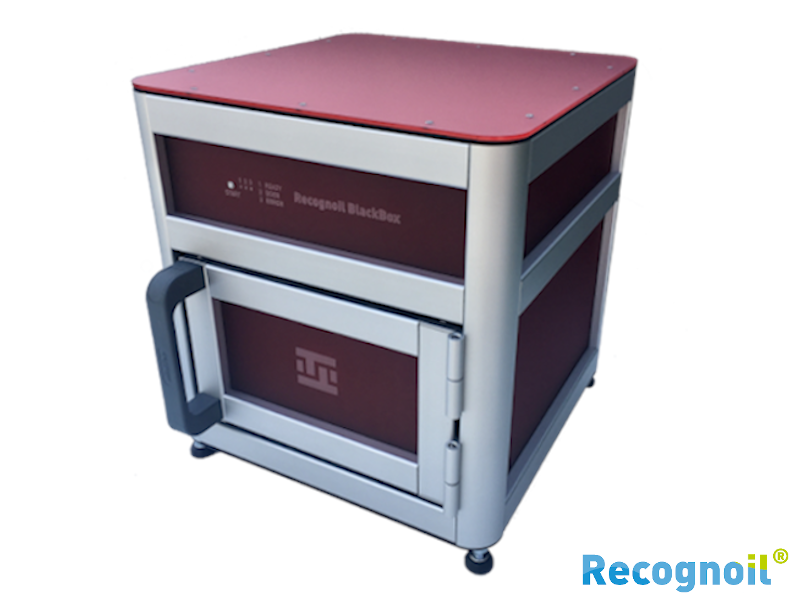

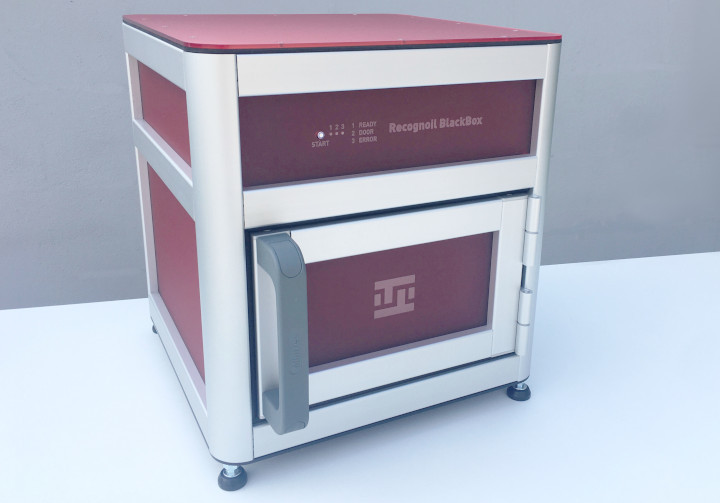

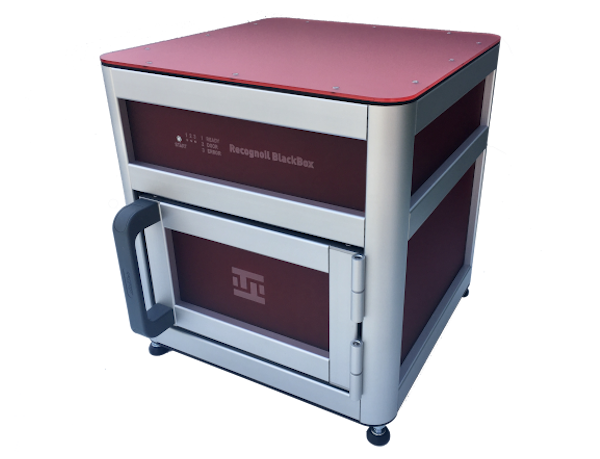

Recognoil® QB

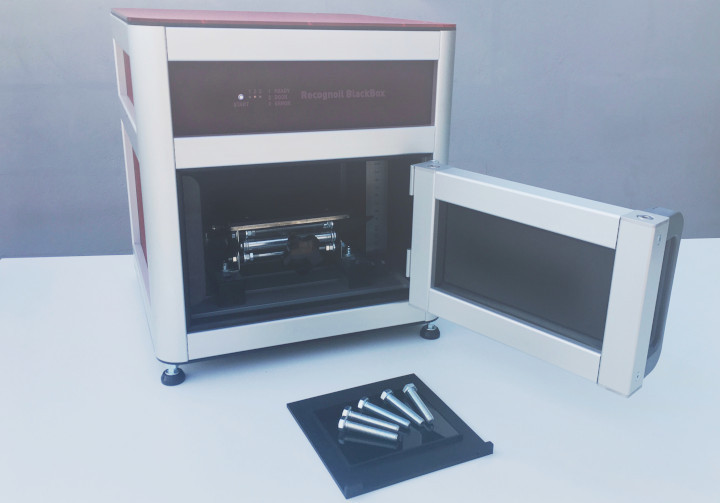

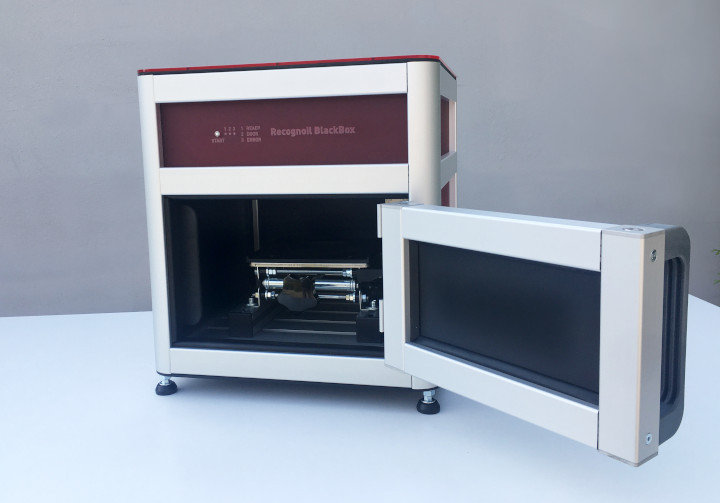

Recognoil® QB je stolní detektor kontaminace povrchu dílů.Objekty umístěné na měřící stolek v prostoru boxu jsou ozářeny pomocí 24 výkonných UV LED zářičů. Tím je docíleno vyvolání fluorescence kontaminantů, která je zachycena pomocí citlivého detektoru. Hodnocená plocha je 20x větší než u přístroje Recognoil ® 2W a činí 60 x 80 mm.

Box je rovněž vybaven 4 zdroji bílého světla, díky kterým lze zachytit skutečný vzhled dílu pro přesnou lokalizaci nečistot a perfektní dokumentaci znečištění dílu.

Celý proces snímání dílů je zcela bezkontaktní, rychlý a nevyžaduje žádnou přípravu povrchu dílu. Pomocí dodávaného softwaru je navíc možné tato data nejen vizualizovat, ale provádět i statistickou a rozhodovací analýzu (OK/NOT OK), vytvářet protokoly či dokonce měřit tloušťky a plošné koncentrace olejových filmů. Přístroj lze navíc připojit do podnikové sítě za účelem propojení s již stávajícími systémy kontroly kvality. Konstrukce zařízení je modulární a lze jej dodat v několika různých rozměrech. Funkce a vzhled softwaru je navíc možné upravit na míru dle požadavků zákazníka.



Lupa

Modulární laboratorní přístroj

Vhodný do laboratoře i výroby. Díky modulárnímu řešení je možné Recognoil® QB použít i pro snímání rozměrných dílů nebo jako jednoúčelové zařízení pro mezioperační kontrolu prováděnou operátory.
2D

Skvělý pro tvarově složité díly

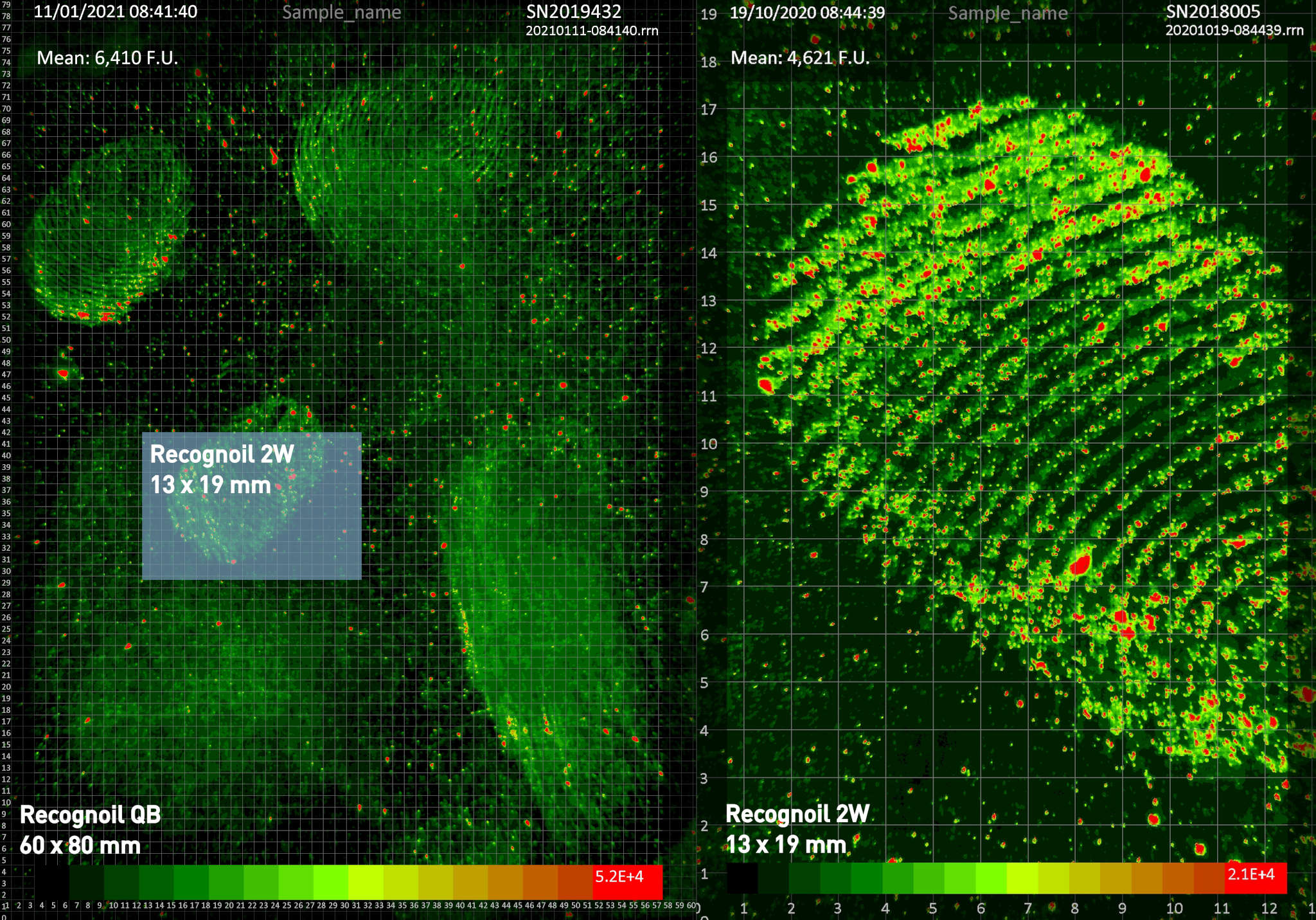

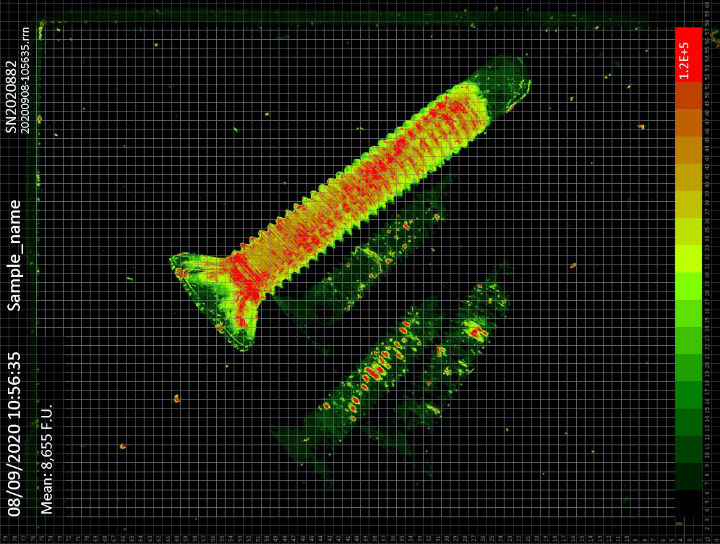

Přímé velkoplošné bezkontaktní snímání povrchu. Rozměr snímané plochy 60 x 80 mm. Ideální nástroj pro kontrolu tvarově složitých a velmi malých dílů.
3D

Rychlá lokalizace nečistot

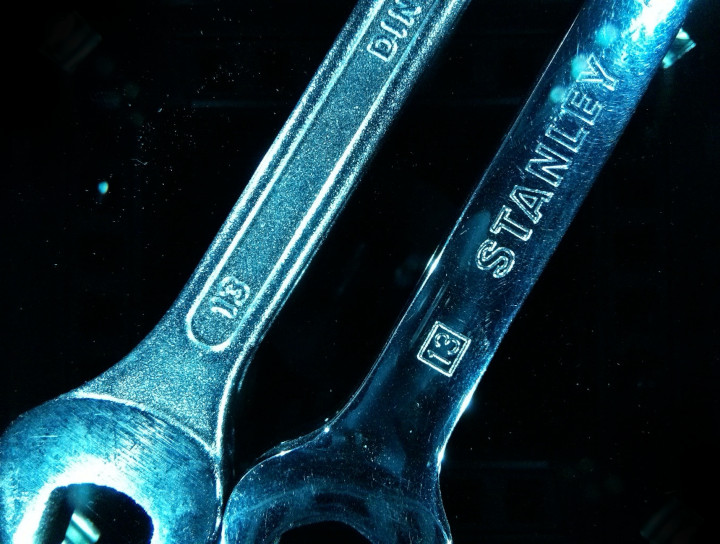

Osvit UV zářením, ale i bílým světlem pro perfektní dokumentaci dílů a přesnou lokalizaci nečistot. Skvělé pro hodnocení homogenity čištěných nebo konzervovaných povrchů.
Live

Snadná konektivita

Možnost připojení k firemní síti pomocí datového kabelu. Díky pokročilému SW možnost automatického generování protokolů a dalšího zpracování dat.



Recognoil® PRO Software

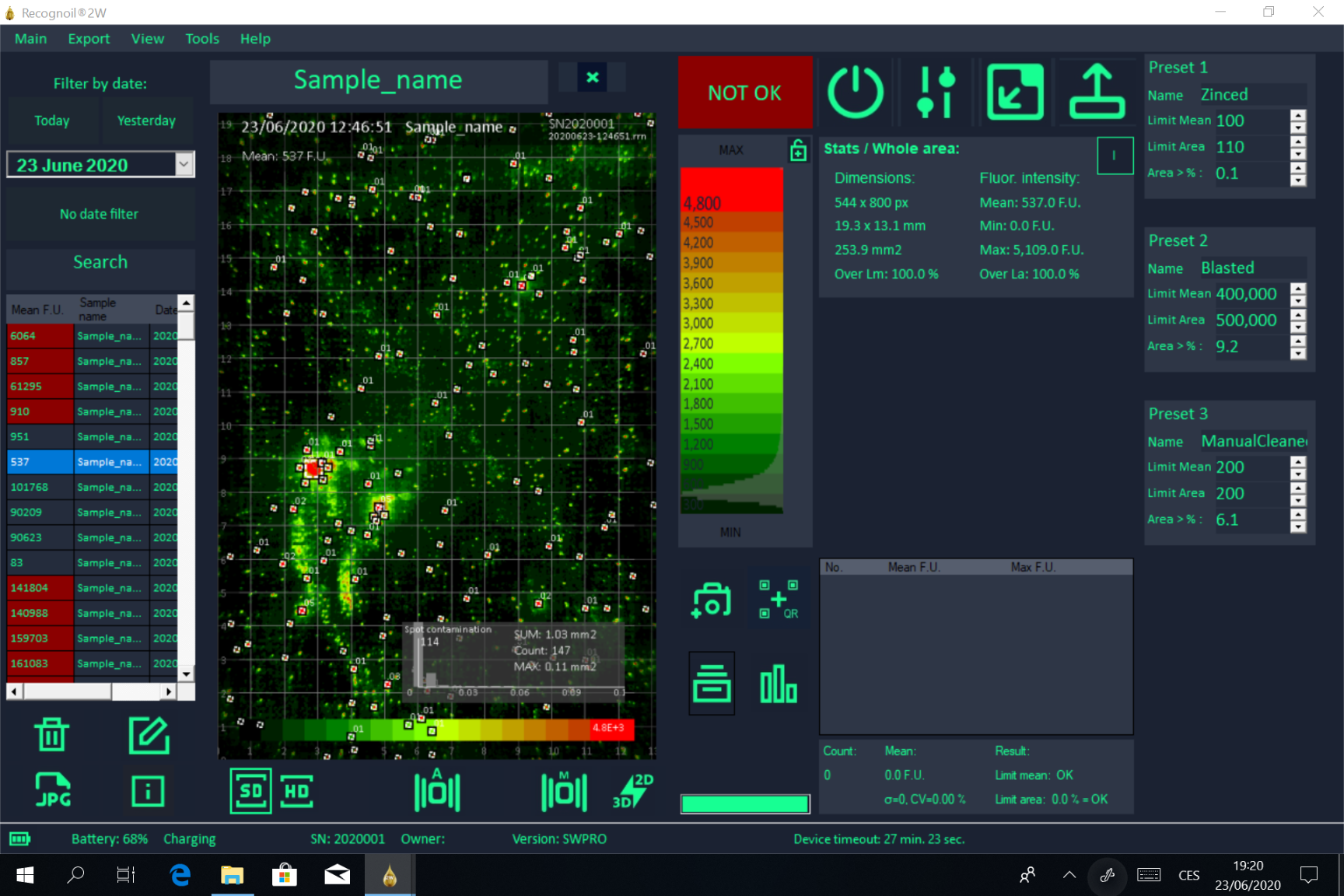

Veškerá zařízení Recognoil® jsou dodávána s pokročilým softwarem PRO, který slouží nejen k zobrazení snímaných a hodnocených ploch, ale umožňuje i další zpracování dat a obsahuje celou řadu jedinečných funkcí.

Základní funkce softwaru Recognoil® PRO:

  • zobrazení obrazových dat a výsledků měření
  • výběr oblastí měřených ploch
  • pojmenování měření (vzorku)
  • třídění a vyhledávání souborů
  • export souborů (pdf, jpg, txt)
  • tvorba protokolů (fotodokumentace dílů, obrazové a textové poznámky)
  • nastavení parametrů měření (typ expozice, kvalita obrazu atd.)
  • přepočet jednotek fluorescence na tloušťku nebo plošnou koncentraci oleje
  • tvorba statistik
  • nastavení limitů
  • vkládání masek objektů
  • zobrazení výsledků 3D
  • výpočet nadlimitního znečištění
  • kalkulace četnosti a velikosti bodového znečištění
  • možnost dodatečné implementace funkcí dle individuálních požadavků zákazníka*
    *příplatková služba




  • Lupa

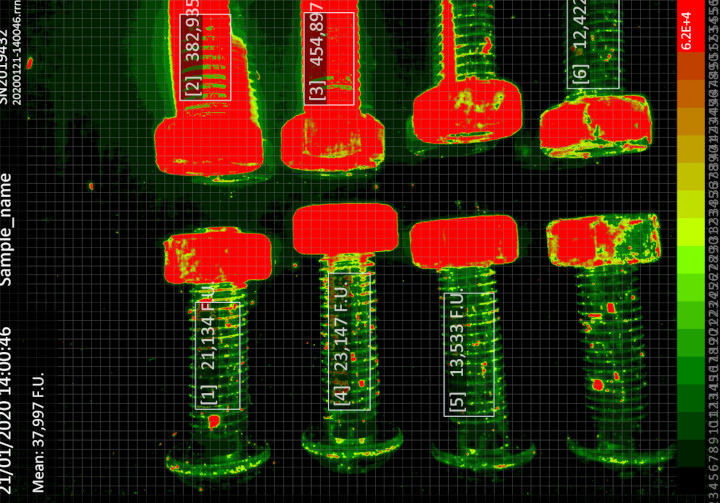

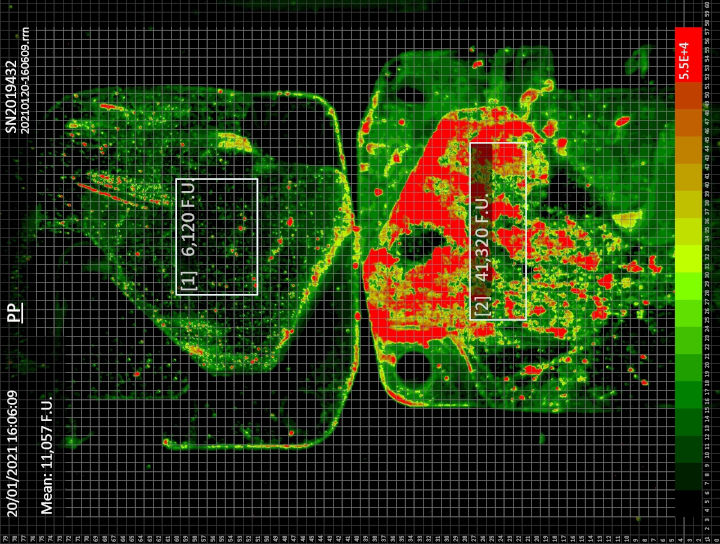

    Obrazový výstup ve 2D

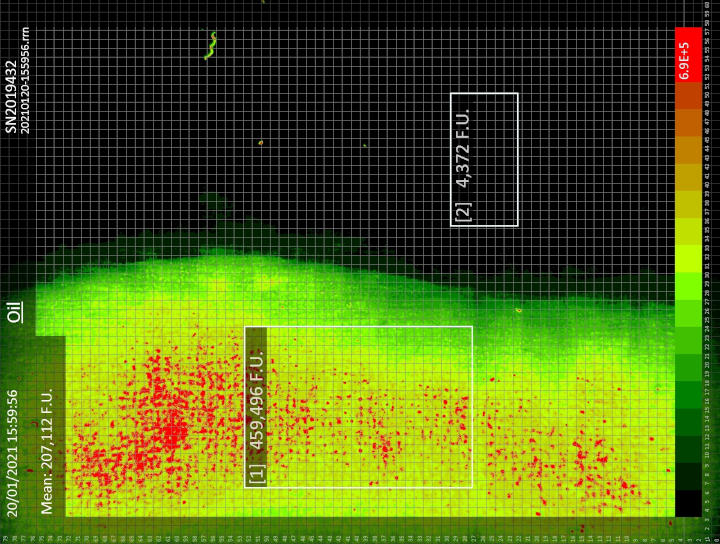

    Informace o znečištění povrchu předmětu mastnotou ve formě obrazových dat, ze kterých lze snadno zjistit příčinu kontaminace.
    2D

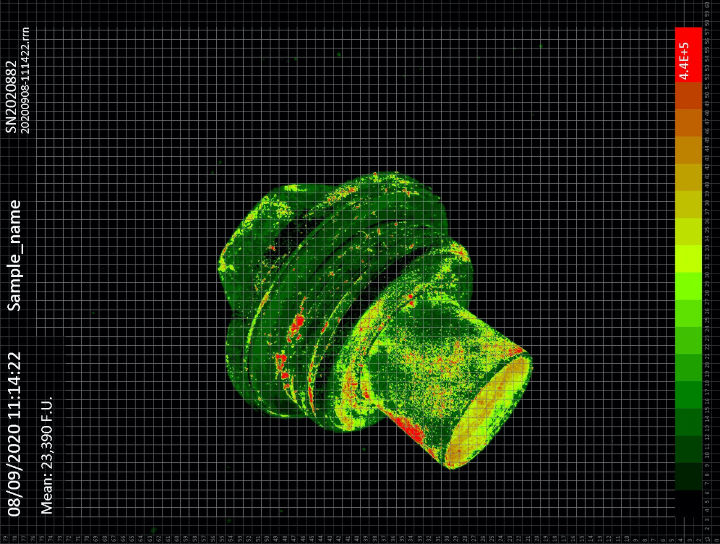

    3D grafické znázornění

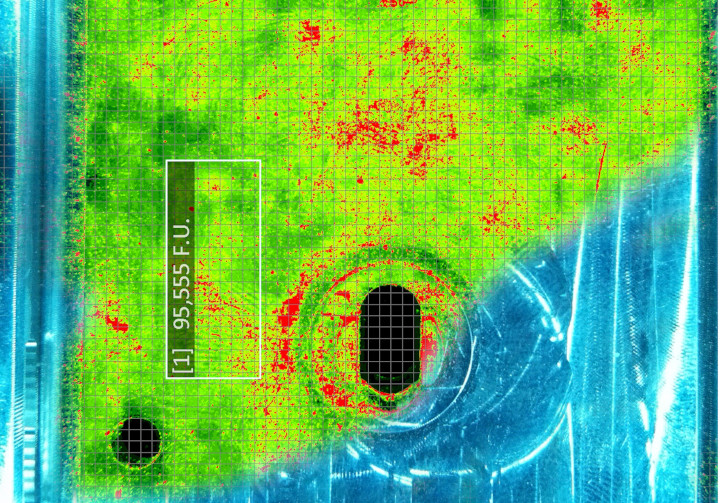

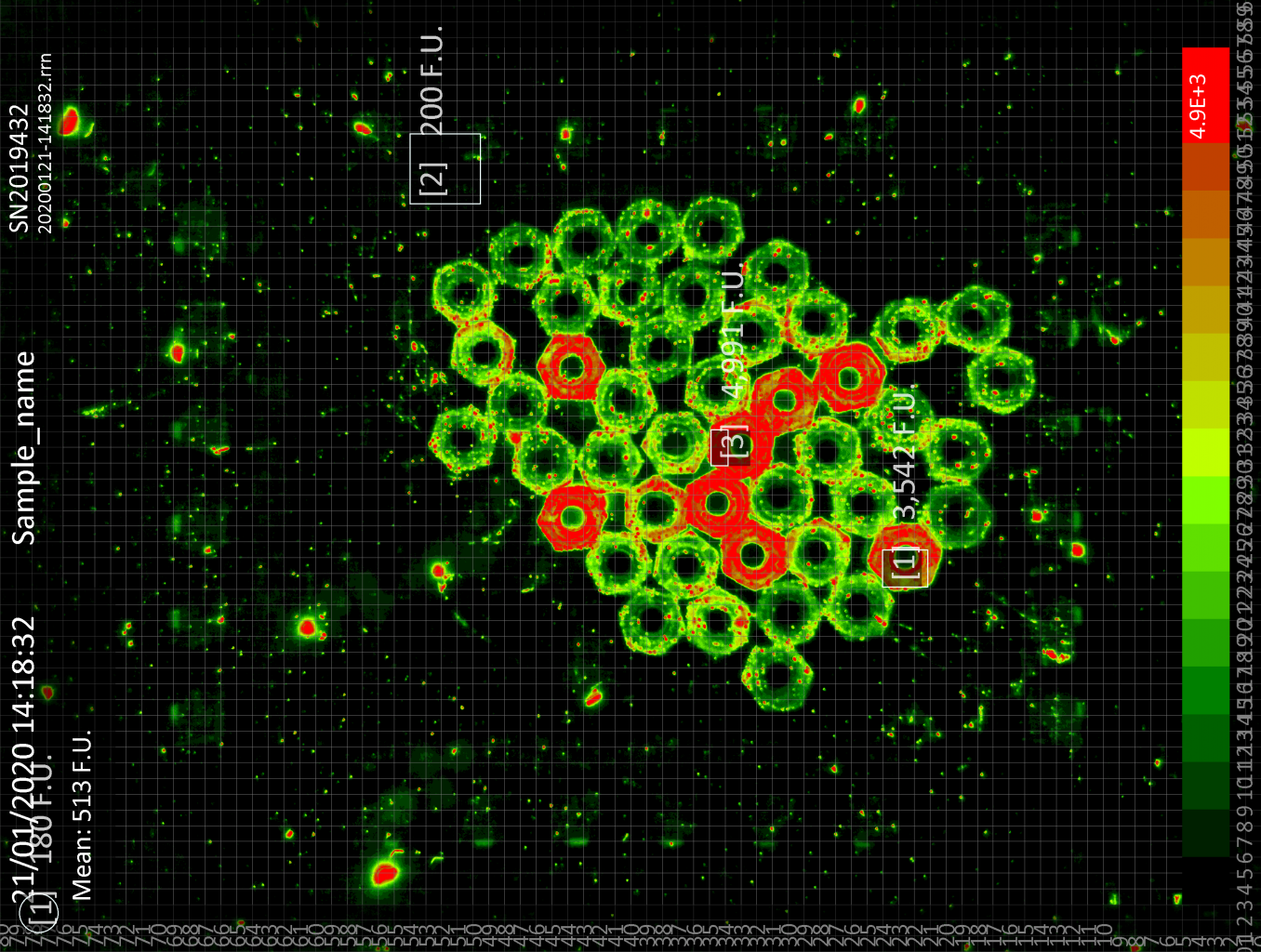

    Analýza prostorového rozložení a intenzity znečištění povrchu ve formě trojrozměrné sítě.
    3D

    Statistické výpočty

    Možnost tvorby statistických výpočtů z jednotlivých měření pro ještě přesnější výstupy.
    Live

    Přehledné protokoly

    Tvorba přehledných protokolů, archivace dat a dokumentace procesu výroby.
    wifi

    Přesné měření

    Přepočet výstupu detektoru na plošnou koncentraci nečistoty [mg.m2] či tloušťku filmu [nm].
    pozor

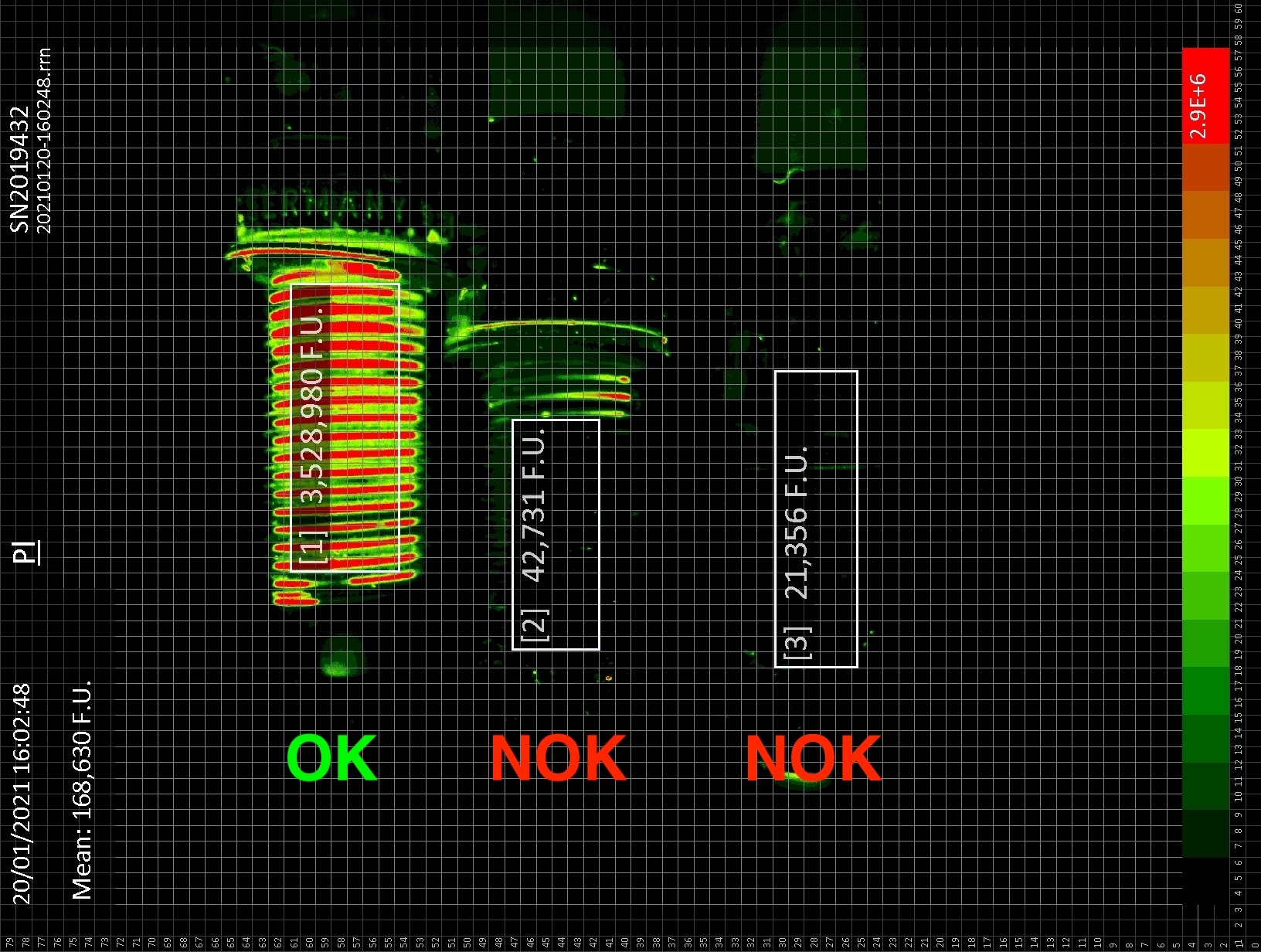

    Nastavení limitů

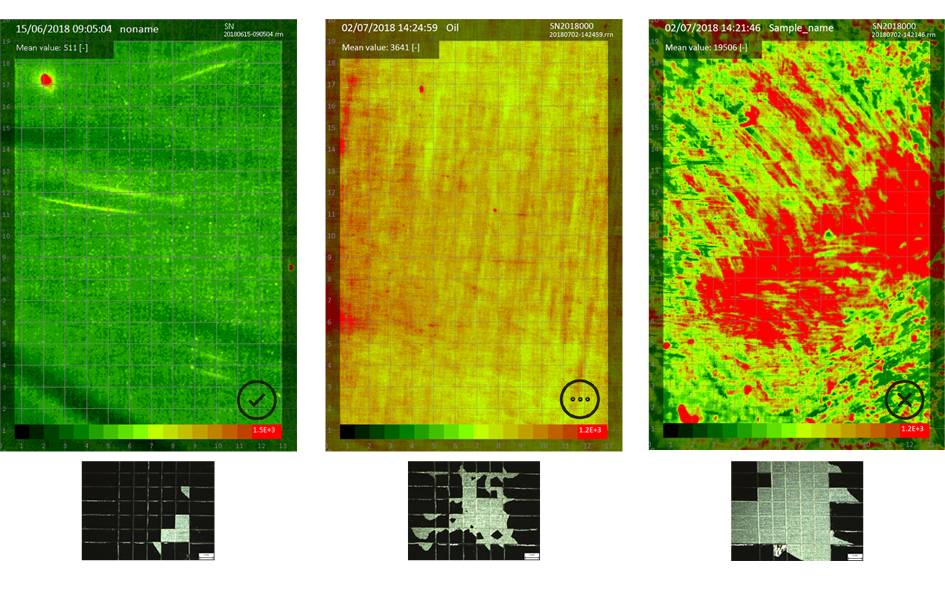

    Možnost nastavení parametru limitů OK / NOT OK pro okamžité určení přípustnosti povrchu pro další technologické operace.
    graf

    Optimalizace procesů

    Z výstupních dat zjistíte, zda jsou Vaše procesy nastaveny optimálně, či nikoliv.
    oko

    Procházení snímků

    Pomocí přehledného prohlížeče spravujte pořízené snímky (zvýraznění kritických míst, plošná koncentrace znečištění, hodnota fluorescence, tloušťka vrstvy aj.).



    Technické specifikace


    Recognoil® 2W

    Název přístroje: Recognoil® 2W
    Metoda detekce:nedestruktivní, optická – bezkontaktní (přístroj je přiložen na povrch předmětu)
    Princip funkce: excitace nečistot pomocí UV záření a vyhodnocení obrazu intenzit jejich fluorescence
    UV vlnová délka / výkon: 365 nm / 1 500 mW
    Rozměry přístroje: 130 x 212 x 34 mm
    Velikost vyhodnocené plochy: 20 x 13,8 mm
    Maximální velikost měřeného objektu:není omezeno
    Rozlišení snímacího čipu: 1536 x 1056 px / 1 px odpovídá přibližně 13 μm
    Doba měření a vyhodnocení: 1 až max. 10 vteřin, dle typu mastné nečistoty a vlastností základního materiálu
    Detekční limit: minimální plošná koncentrace cca 15 až 70 mg.m2 (cca 16 až 77 nm tloušťky vrstvy), dle typu mastné nečistoty a drsnosti podkladového materiálu, rozsah lze libovolně přizpůsobit do tloušťky vrstvy až cca 4 - 10 μm
    Elektrické napětí maximální: 9V DC
    Baterie: vestavěná Li-Ion 3,7V / 3 400 mAh, výdrž 700 detekcí bez dobití (v závislosti na času expozice)
    Nabíjení baterie: pomocí USB-Mini prodem max. 500 mA
    Potřebný hardware: PC / notebook / tablet s operačním systémem Windows 7 / 8 / 10, není pro operační systémy Android a Mac
    Dodávaný software: Recognoil® PRO - desktop aplikace pro MS Windows pro provoz, nastavení, vyhodnocení a správu dat
    Typ rozhraní pro přenos dat: bezdrátové, WiFi - ruční přístroj Recognoil® 2W tvoří přístupový bod, ke kterému se připojí tablet / notebook / PC
    Hmotnost přístroje: 356 g
    Materiál těla přístroje: PETG, PLA, PA6, tělo přístroje je vyrobeno pomocí 3D tisku

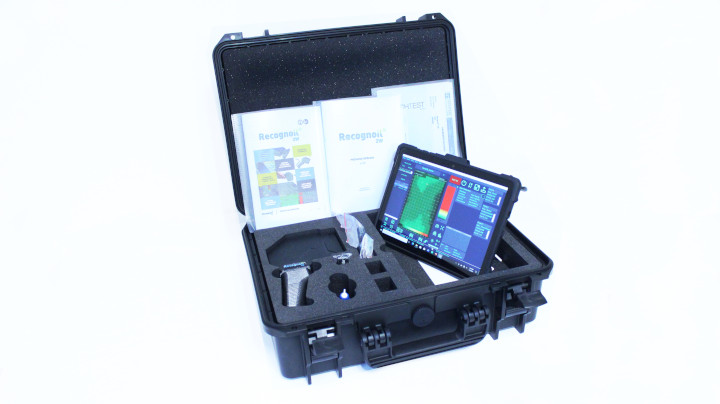

    Obsah dodávky: odolný kufr IP67, Recognoil® 2W zařízení, Recognoil® PRO Software, ofukovací balónek, měřící předsádka, krycí předsádka, gumové návleky, mini-USB nabíječka, 10" Tablet s odolným pogumovaným krytem, nabíječka pro tablet, uživatelská příručka, průvodce měřením s Recognoil® 2W, kalibrační protokol
    Certifikace: CE - stáhnout dokument
    Výrobce: TechTest, s.r.o.
    Země původu: Česká republika (Evropská unie)


    Recognoil® 2W - Technické specifikace PDF

    Recognoil® QB

    Název přístroje: Recognoil® QB
    Metoda detekce:nedestruktivní, optická – zcela bezkontaktní
    Princip funkce: excitace nečistot pomocí UV záření a vyhodnocení obrazu intenzit jejich fluorescence
    UV vlnová délka / výkon: 365 nm / 10 000 mW
    Rozměry přístroje: 330 x 330 x 330 mm (základní verze), rozměr zařízení lze za příplatek zvětšit dle požadavků zákazníka
    Velikost vyhodnocené plochy: 80 x 60 mm
    Maximální velikost měřeného objektu: 250 x 250 x 150 mm (základní verze), rozměr prostoru pro snímaný objekt lze za příplatek zvětšit dle požadavků zákazníka
    Rozlišení snímacího čipu: 1632 x1232 px. / 1 px. odpovídá přibližně 50 μm (SD), 3264 x2464 px., 25 μm (HD)
    Doba měření a vyhodnocení: 1 až max. 10 vteřin, dle typu mastné nečistoty a vlastností základního materiálu
    Detekční limit: minimální plošná koncentrace cca 15 až 70 mg.m2 (cca 16 až 77 nm tloušťky vrstvy), dle typu mastné nečistoty a drsnosti podkladového materiálu, rozsah lze libovolně přizpůsobit do tloušťky vrstvy až cca 4 - 10 μm
    Elektrické napětí maximální: 24V DC
    Zdroj napájení: napájeno ze sítě 230V AC externím adaptérem
    Potřebný hardware: PC / notebook / tablet s operačním systémem Windows 7 / 8 / 10, není určeno pro operační systémy Android a Mac
    Dodávaný software: Recognoil® PRO - desktop aplikace pro MS Windows pro provoz, nastavení, vyhodnocení a správu dat
    Typ rozhraní pro přenos dat: bezdrátové, WiFi - ruční přístroj Recognoil® 2W tvoří přístupový bod, ke kterému se připojí tablet / notebook / PC
    Hmotnost přístroje: 13 kg
    Materiál těla přístroje: Al, PMMA, PETG, hliníkový stavebnicový systém umožňuje stavbu zařízení dle požadavků zákazníka
    Obsah dodávky: zařízení Recognoil® QB, Recognoil® PRO Software, ofukovací balónek, měřící stolek s možností ručního polohování, napájecí adaptér, datový kabel LAN, uživatelská příručka, průvodce měřením s Recognoil® QB, kalibrační protokol
    Certifikace: CE - stáhnout dokument
    Výrobce: TechTest, s.r.o.
    Země původu: Česká republika (Evropská unie)


    Recognoil® QB - Technické specifikace PDF

    Kontrola čistoty povrchu


    Produkty Recognoil® jsou primárně určeny pro kontrolu stavu povrchu kovových předmětů.

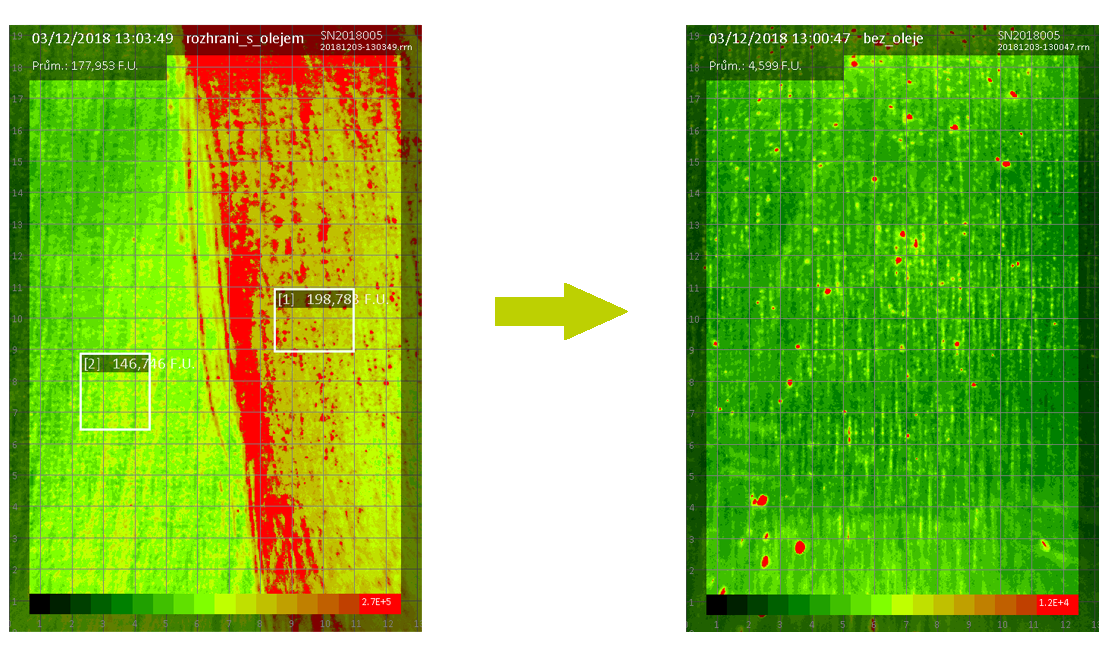

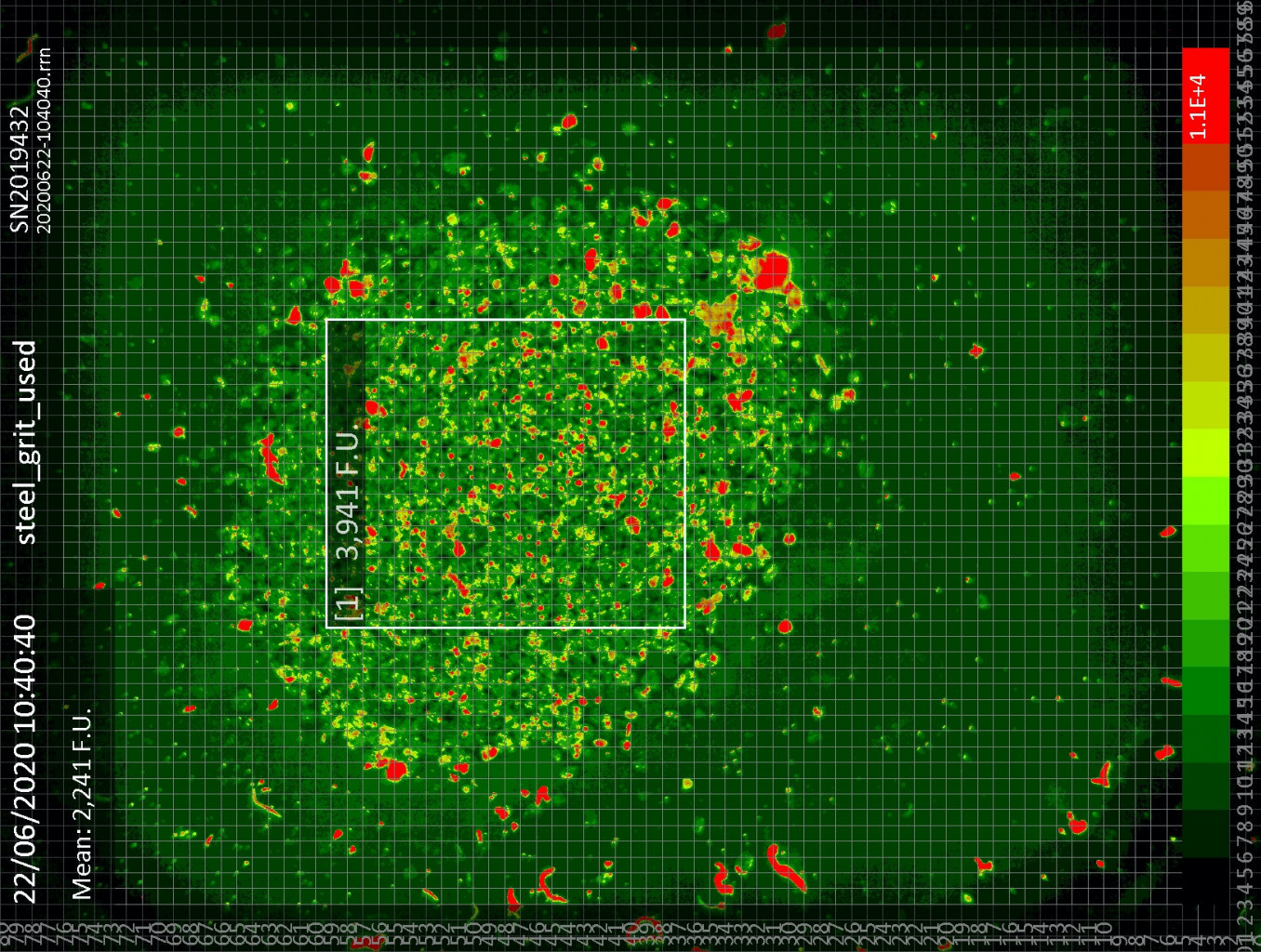

    Při kontrole čistoty povrchu, například po procesu odmaštění, tryskání, úpravě plazmou, omílání, aj., jsou vodítkem pro určení kvality povrchu hodnoty intenzity fluorescence detekované konkrétním přístrojem Recognoil®. Čím nižší je naměřená hodnota intenzity fluorescence, tím je povrch čistší. Touto cestou lze optimálně nastavit parametry čistícího procesu tak, aby bylo dosaženo požadovaného stupně čistoty povrchu v závislosti na dalších technologických krocích či zamýšlených aplikacích.

    Vysoká čistota povrchu je důležitá nejenom před zhotovením povrchových úprav (nátěry, práškovými plasty, galvanickým pokovením, eloxováním, CVD a PVD povlaky, žárovým zinkováním, metalizací atd.), ale i před lepením, svařováním či pájením.

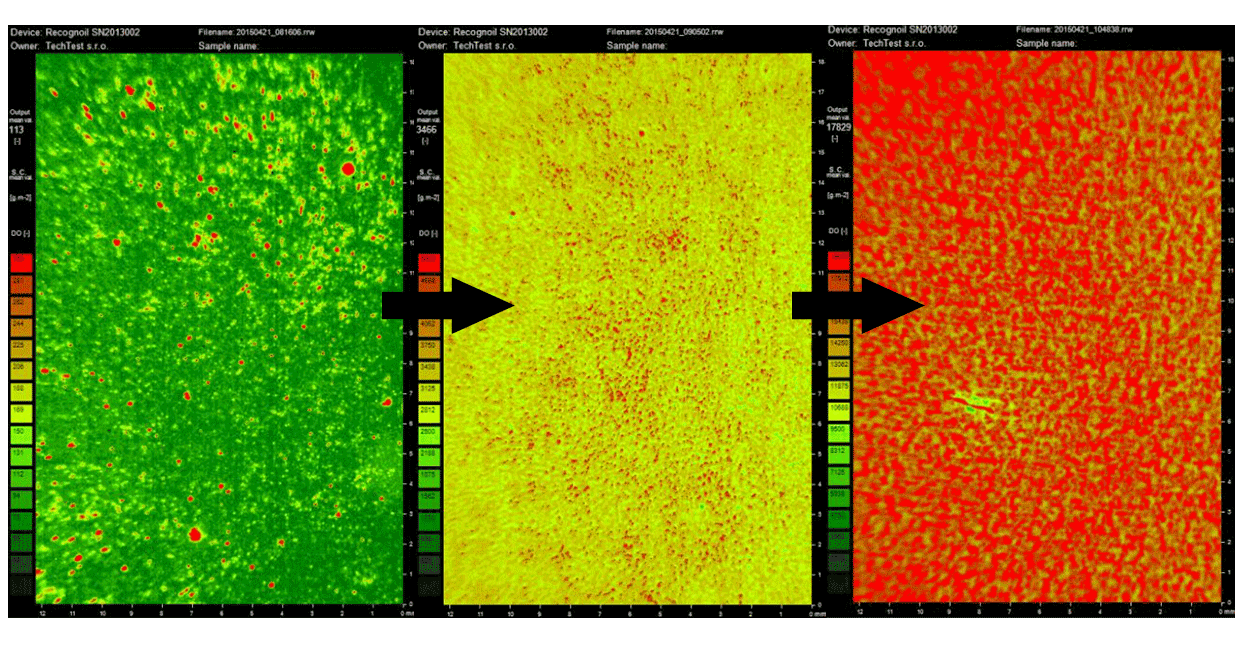

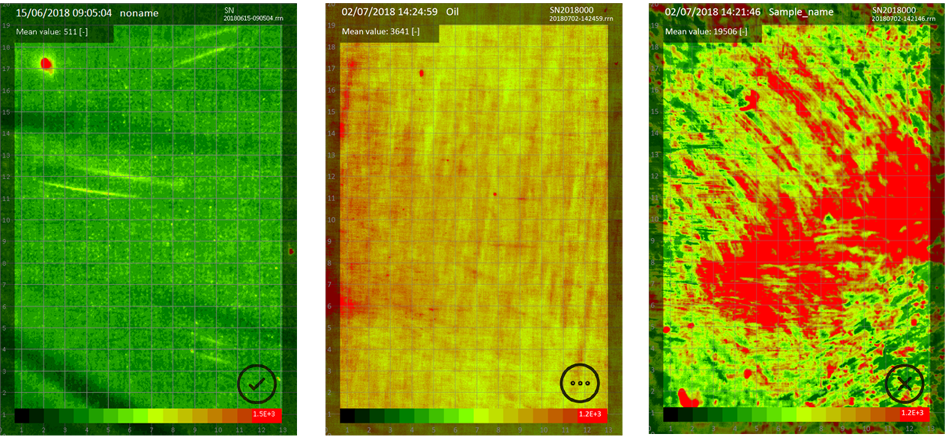

    Pokud si uživatel definuje maximální přípustný limit hodnoty intenzity fluorescence, tak z fluorescenční mapy ihned určí, které oblasti jsou nadlimitně znečištěné. Pokud procentuálně takovéto oblasti překročí přípustnou mez, SW i zařízení automaticky vyhodnotí dané měřní jako NOT OK. Uživatel je na tuto skutečnost upozorněn jednak vizuálně, tak akusticky.

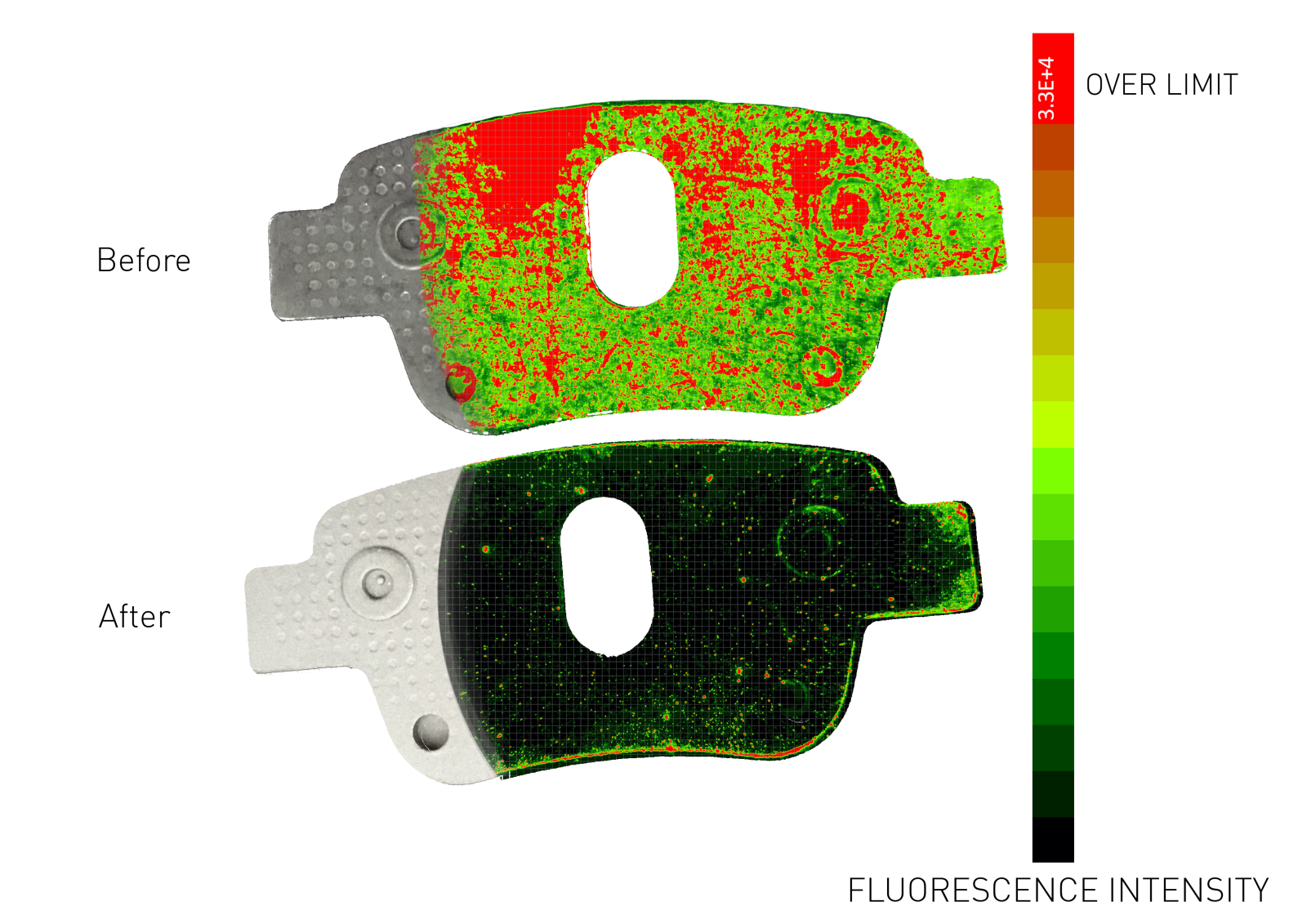

    Díky plošnému snímání kontrolované plochy a vizualizaci hodnot intenzity fluorescence v barevném spektru fluorescenční mapy lze okamžitě lokalizovat i drobné nečistoty a ověřit tak vhodnost povrchu pro další operace.

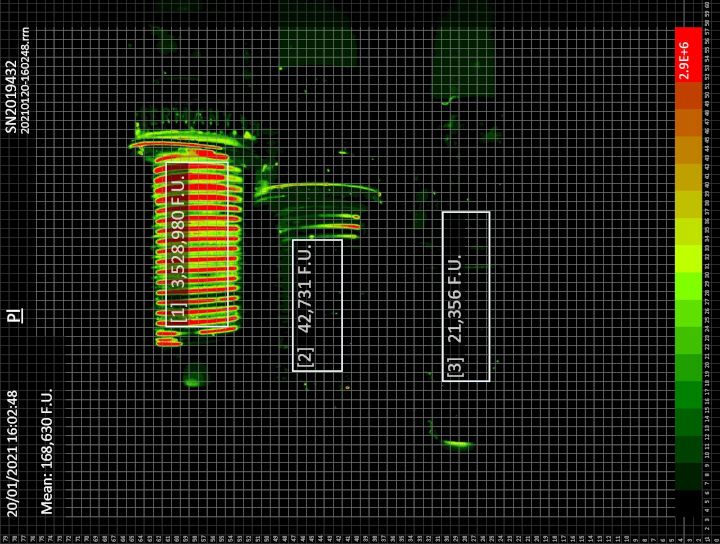

    Kontrola nanášení ochranných filmů


    Produkty Recognoil® jsou šikovným nástrojem pro kontrolu nanesení rovnoměrné vrsty ať už olejového filmu či jiného přípravku (např. pasivace). Oproti kontrole čištoty povrchu je v tomto případě nanesení vrstvy demonstrováno nárůstem intenzity fluorescence.

    Software Recognoil® PRO umožňuje automatické přepočítávání hodnoty fluorescence na tloušťky vrstvy [nm], resp. plošnou koncentraci [mg.m-2] za pomoci fyzikálně-matematického modelu oleje zhotoveného laboratorní vzorkovací kalibrací.

    Kontrola procesů spojených se záměrným vytvářením tenkých vrstev na povrchu výrobků přínáší nejen zkvalitnění procesu z pohledu technologa, ale umožňuje i výrazné snížení spotřeby procesních kapalin, snížení zmetkovitosti a zlepšení podmínek na pracovišti.

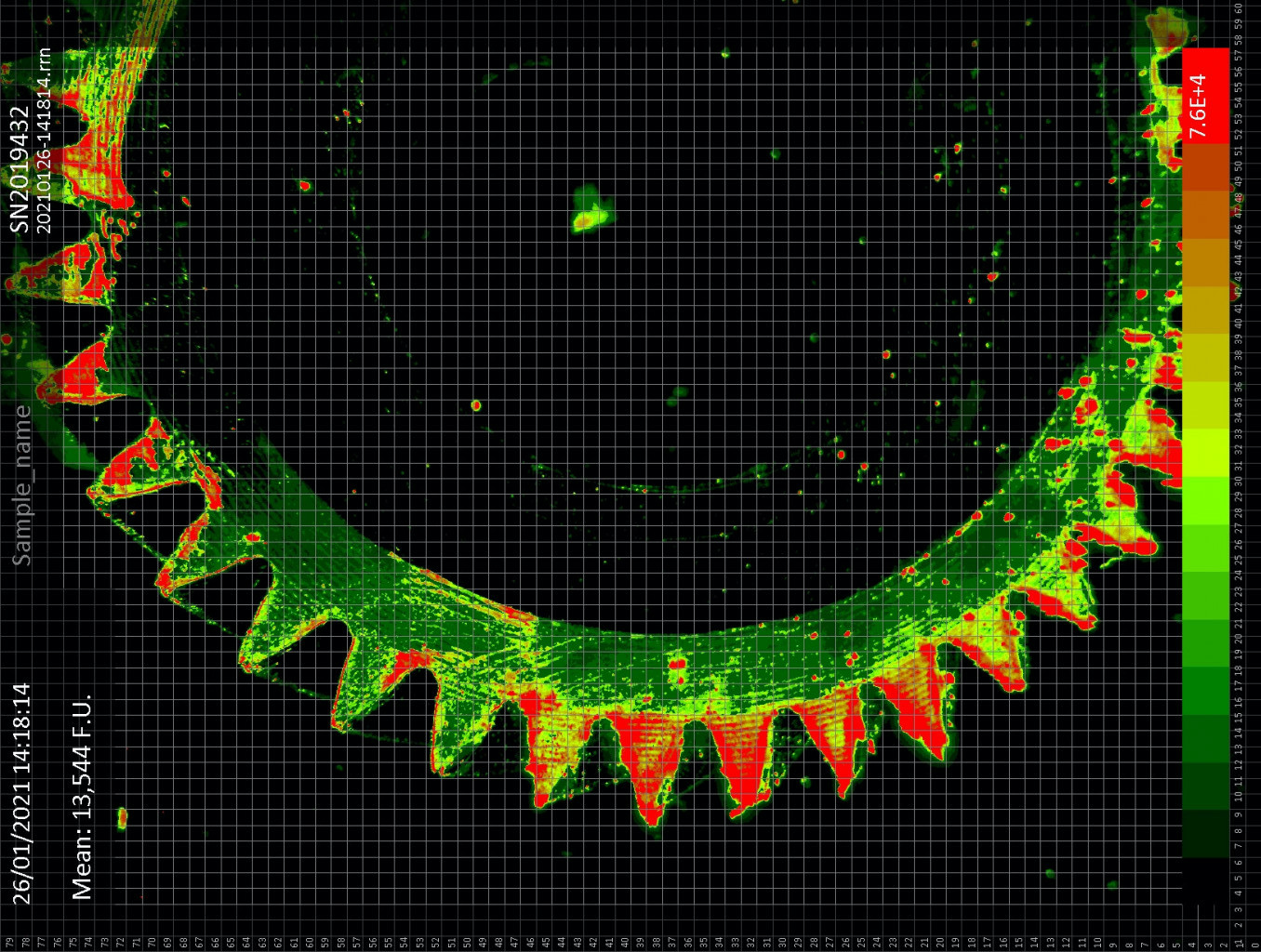

    Z fluorescenční mapy ihned zjistíte, zda jsou vytvořené vrstvy rovnoměrné a jednolité. Objektivním a kvantifikovatelným hodnocením stavu povrchu dílů lze docílit optimálního množství nanášených olejových filmů a to jak pro procesy lubrikace, tak konzervace.

    FAQ - často kladené otázky


    Aby bylo možné výsledkům produktů Recognoil® důvěřovat, musejí být obsluhou správně interpretovány.
    Proto je důležité znát základní princip funkce přístrojů a zprávné zásady jejich používání.

    Z tohoto důvodu jsme pro uživatele vytvořili podklad, který neustále aktualizujeme - Průvodce měřením s produkty Recognoil®. V něm nalezne uživatel jednotlivé metodické postupy pro různé aplikace použití a základní hodnocení stavu povrchu na základě získaných dat.

    Níže uvádíme nejčastější dotazy ohledně našich produktů:

    Kde nacházejí produkty Recognoil® uplatnění?

     ▼ zjistit více ▼


    Produkty Recognoil® pomáhají již ve více než 70 společnostech po celém světě zvyšovat kvalitu výroby a spolehlivost produktů. Společnost TechTest, s.r.o. má navíc zkušenosti s vývojem a výrobou zařízení pro detekci mastnoty přímo dle požadavků klienta, ať už například do plně automatizovaných linek či pro operátorskou kontrolu vnitřních povrchů trubek a jiných obtížně přístupných ploch.

    Významné reference:

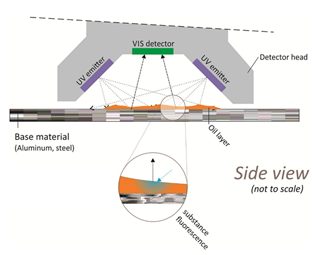

    Jak produkty Recognoil® fungují?

     ▼ zjistit více ▼

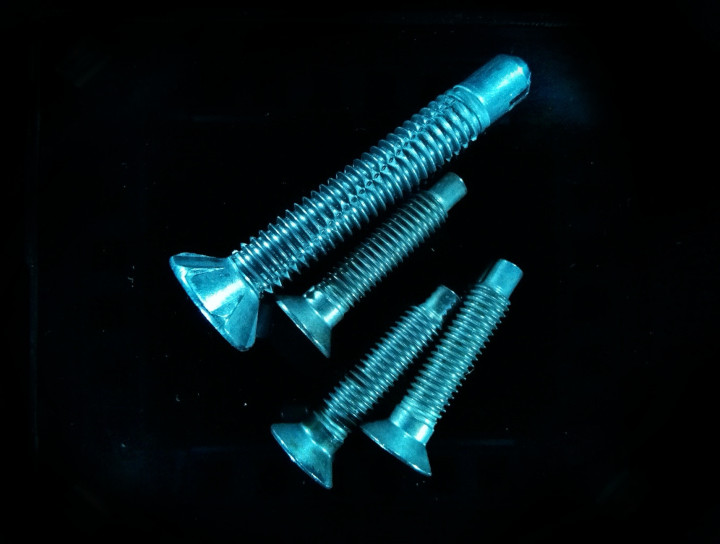

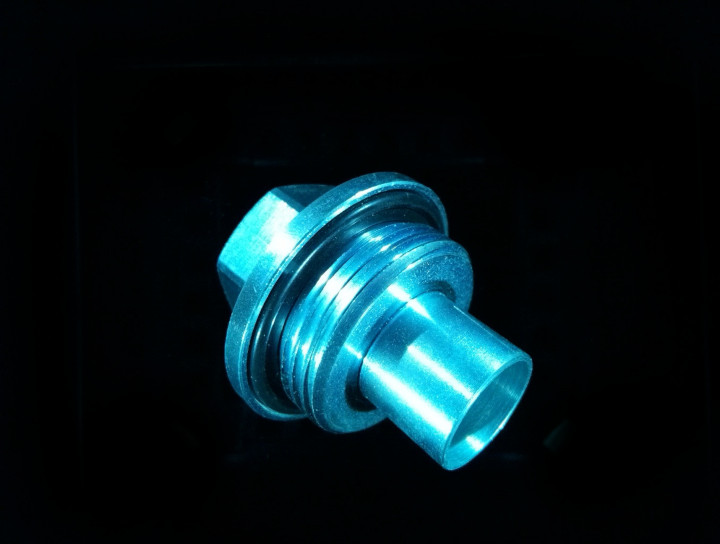

    Námi vyvinutá zařízení ozařují povrch neviditelnými a nedetekovatelnými paprsky UV světla. Toto záření má vyšší energii než viditelné světlo a dokáže tak vybudit některé látky k vyzáření světla ve viditelném spektru, které lze snadno detekovat. Tento fyzikální jev se nazývá fluorescence. Většina mastných látek tento jev vykazuje, a z toho důvodu přístroj měří intenzitu fluorescence vyzářenou látkou na povrchu předmětu. Jak již bylo zmíněno výše, detektor přijímá výsledky procesu fluorescence, které se již nachází v oboru viditelného světla. Z toho vyplývá nutnost odstínění snímané plochy od okolního prostředí, v němž se viditelné světlo samozřejmě nachází a ovlivňuje tak výsledky expozice. Pro přesné výsledky je zapotřebí 100% odstínění od okolního osvětlení.


    Jak je zajištěno zastínění kontrolované plochy?

     ▼ zjistit více ▼

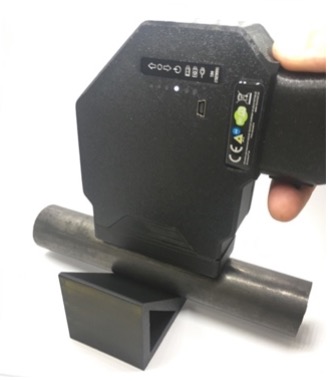

    V případě produktu produkty Recognoil® 2W je zastínění okolního prostředí řešeno pomocí výměnné předsádky. Ta je standardně dodávána pro rovinné plochy. Tvar a velikost předsádky navíc zajistí správnou vzdálenost mezi snímaným povrchem a detektorem. Snímání složitých ploch, zkosení, malých rádiusů a snímání prostorových objektů je tedy prováděno pomocí speciálních předsádek ve tvaru negativu snímané plochy. Tyto předsádky vyrábíme metodou 3D tisku na základě podkladů dodaných od zákazníka.

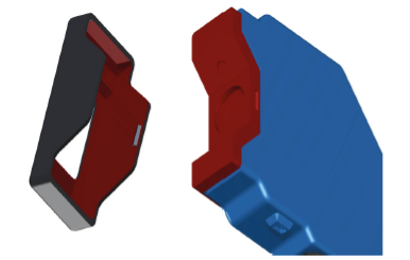

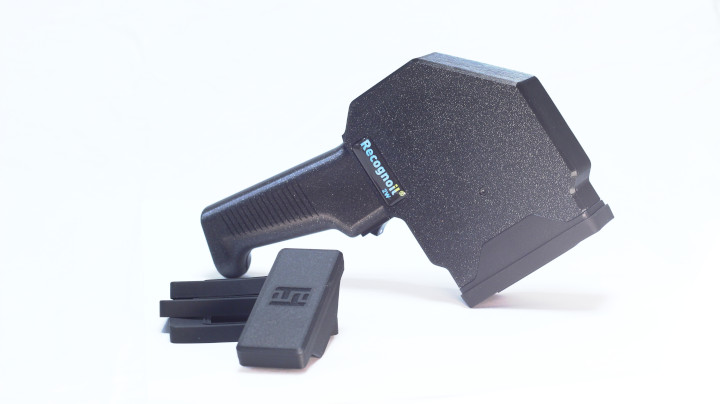

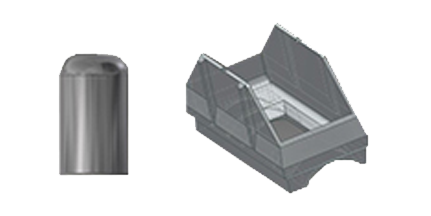

    Tvarová předsádka je například nutná pro správné měření válcových ploch.


    Popsaná omezení dané tvarem a velikostí objektu odpadají při použití zařízení Recognoil® QB, kde je předmět snímám zcela bezkontaktně a stínění je dosaženo umístěním objektu na měřící stolek do temného prostoru boxu.

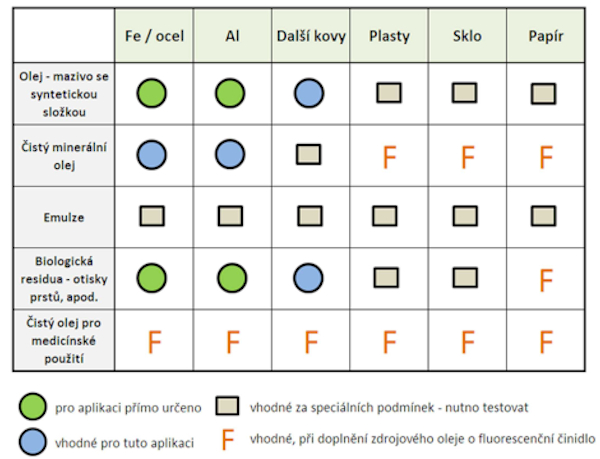

    Co lze pomocí produktů Recognoil® detekovat?

     ▼ zjistit více ▼


    Recognoil® produkty společnosti TechTest, s.r.o. byly vyvinuty primárně pro detekci mastných látek na kovových materiálech. Lze jej až na výjimky použít pro všechny typy maziv a olejů. Nejsou vhodné pro oleje na silikonové bázi. Vedle zmíněných olejů a maziv, které lze snadno tímto principem detekovat, vykazují fluorescenci například: prach, papír, plasty, atd. Tyto kontaminaty jsou tak naše produkty schopné také detekovat. Vhodné základní materiály jsou především kovy (nevykazují fluorescenci). Přístroj lze na základě ověření vlastnosti daného materiálu (resp. jeho složení, povrchové úpravě apod.) použít i na plastech, skle, keramice aj. V tabulce níže jsou uvedena doporučení týkající vhodnosti metody na základě kombinace testovaného materiálu a povahy znečištění.




    Jak zjistím, zda bude produkt Recognoil® fungovat na našich dílech?

     ▼ zjistit více ▼


    Fluorescenční metoda použitá v produktech Recognoil® bohužel není univerzální metodou ve smyslu vybalím – měřím. Před koupí doporučujeme Vaši požadovanou aplikaci s námi řádně prodiskutovat a nejlépe vyzkoušet na reálném vzorku Vašich produktů.




    Jak probíhá navázání spolupráce?

     ▼zjistit více ▼


    Abychom zákazníkovi mohli poskytnout dostatek informací o vhodnosti našich produktů, musíme často požádat o následující informace:

  • Na jakém základním materiálu se plánuje detekovat znečištění?

  • Půjde o kontrolu čištění nebo nanášení?

  • O jaké znečištění se jedná a co je jeho příčinou?

  • Je povrch kontrolovaného dílu rovný (plech) nebo spíše složitý (složité odlitky, výkovky atd.)?

  • Existuje na komponentě klíčová oblast, která musí být 100% zkontrolována? Například kvůli následnému lepení, svařování atd. Jaký je tvar a velikost této oblasti?

  • Jaké jsou přibližné celkové rozměry dílu, který je zvažován pro kontrolu?

  • Lze zaslat fotografie dílu s vyznačenými oblastmi pro kontrolu?

  • Pokud je to možné, můžete poslat své vzorky - základní materiál (konkrétní díl) a kontaminant (vzorek oleje) k testování do naší laboratoře?

  • Následně zákazníkovi navrhneme konkrétní produkt a nabídneme provedení bezplatného testu vhodnosti produktu Recognoil® pro požadovanou aplikaci.



    Jaké jednotky Vaše zařízení používá?

     ▼ zjistit více ▼


    Podstatou principu detekce je vyvolání luminiscence kontaminantů, její zachycení a následné vyhodnocení pomocí dodávaného softwaru. Standardním výstupem je tzv. intenzita fluorescence [F.U. - jednotky fluorescence] resp. její střední hodnota vztažená na měřenou plochu a obrazový výstup - fluorescenční mapa zobrazující rozložení nečistot na povrchu dílu.



    Lze měřit plošnou koncentraci olejových filmů a jejich tloušťku?

     ▼ zjistit více ▼


    Ano. Přepočet výstupu detektoru na plošnou koncentraci nečistoty [mg.m2] či tloušťku filmu [nm] je díky softwarové funkci možný, vyžaduje však importování fyzikálně-matematického modelu oleje zhotoveného laboratorní vzorkovací kalibrací.



    Lze provádět s produkty Recognoil® měření bez připojení k PC či tabletu?

     ▼ zjistit více  ▼


    Ano, oba nabízené produky Recognoil® 2W i Recognoil ® QB jsou osazeny sadou LED diod a zvukovou signalizací umožňující samostatné měření bez nutnosti připojení k PC nebo tabletu s možností určení přípustnosti znečištění povrchu dle předem nastaveného limitu. K vizuální orientaci obsluze slouží piktogramy na LED panelu. Obsluha může mít v přístroji nahrány 3 limity (pro různé povrchy, technologické kroky atd.), které může aktivovat pomocí multifunkčního tlačítka spouště přístroje. Veškeré expozice jsou navíc uloženy do paměti přístroje - obsluha má možnost zpětně provést stažení plnohodnotných snímků, vyhotovit protokoly apod. Lze také zabezpečit odesílání naměřených dat do interní sítě či další specifické funkce dle individuálních požadavků zákazníka.



    Umí produkty Recognoil® stanovit hodnotu povrchového napětí?

     ▼ zjistit více ▼


    Ne. Produkty Recognoil® neumožňují z principu metody detekce mastného znečištění stanovit hodnotu povrchového napětí v mN.m-1. Je však možné za vhodných podmínek laboratorně stanovit hodnotu povrchového napětí odpovídající hodnotě výstupu našich zařízení, tedy intenzity fluorescence.



    Existuje nějaká univerzální hodnota čistoty povrchu?

     ▼ zjistit více ▼


    Pro konkrétní aplikace nelze předem stanovit limitní hodnotu znečištění povrchu [F.U.] vhodnou pro zamýšlenou aplikaci. Stanovení by mělo probíhat na základě ověřovacích testů. Velice snadno lze naopak stanovit hodnotu F.U. pro perfektně odmaštěné povrchy kovů (ta by měla být vždy co nejnižší možná a ideálně stejná na celé ploše).

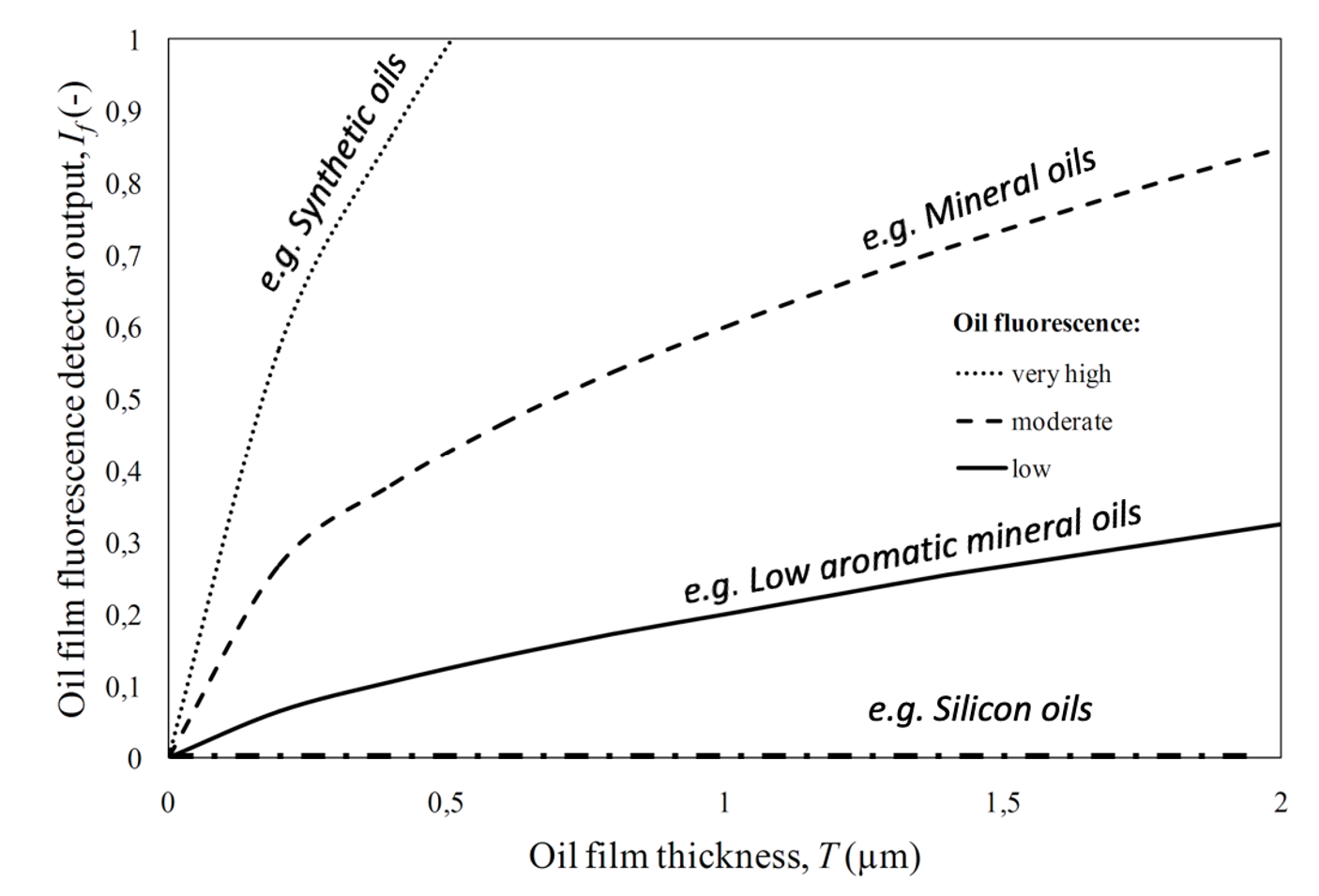

    Liší se fluorescence různých olejů?

     ▼ zjistit více ▼


    Ano, je třeba brát v potaz, že různé typy olejů vykazují různou fluorescenci (díky jejich povaze, aditivech atd.). Nelze tedy např. v případě hodnot 10 000 F.U. jednoho oleje a 100 000 F.U. druhého bez laboratorní kalibrace hovořit o rozdílných tloušťkách vrstvy či plošných koncentracích. Tyto hodnoty vždy vzhledem k povaze detekční metody nutné stanovit pomocí matematického modelu daného oleje na základě laboratorní kalibrace. Graf níže ukazuje přiklad chování jednotlivých olejů z hlediska intenzity fluorescence v závislosti na jejich povaze a tloušťce filmu.




    Jak je zabezpečena ochrana obsluhy před účinky UV záření?

     ▼ zjistit více ▼


    Při práci s přístroji Recognoil® dle pokynů uvedených v uživatelské příručce nehrozí žádné riziko spojené s expozicí UV záření.

    Přístroje Recognoil® jsou vybaveny 2 stupňovou ochranou obsluhy před nevyžádanou expozicí UV zářením. Zařízení Recognoil® 2W provádí kontrolu zastínění detektoru - tj. zda je přiložen k objektu. Zároveň se používá pouze v kombinaci s vhodnými měřícími adaptéry které mají zabezpečit kompletní stínění UV záření.

    V případě Recognoil® QB je rovněž provedena kontrola zastínění před samotnou expozicí. Dále je box vybaven magnetickým snímačem uzavření pracovního prostoru. Současně je v průběhu expozice obsluha od zdroje záření oddělena stěnami boxu.


    Je třeba zařízení kalibrovat?

     ▼ zjitit více ▼


    Přístroje Recognoil® jsou dodávány s továrním kalibračním protokolem. Při správném skladování a údržbě přístroje by měly být zabezpečeny reprodukovatelné výsledky po dlouhou dobu. Pro ověření stavu samotného zařízení je možné doobjednat etalony čistoty a kalibrační vzorky. Pro zabezpečení stabilních a reprodukovatelných výsledků doporučujeme zařízení alespoň jednou ročně zaslat k provední pravidelné údržby (vyčištění optických elementů, obnova anti-fluorescenčního povlaku) a kontrolní kalibrace (součástí je výstupní kalibrační protokol).


    Jaké jsou výhody produktů Recognoil® oproti konkurenčním metodám?

     ▼ zjistit více ▼


    Základní výhody produktů Recognoil® lze shrnout do následujících bodů:

  • hodnotí velkou plochu při jednom měření
  • odhalí rychle kritická místa dílu
  • rychlá odezva na změnu stavu povrchu - vysoká citlivost
  • operátorský mód OK – NOK
  • měření nevyžaduje žádné speciální přípravy
  • najde i ty nejmenší nečistoty
  • zařízení je dodáváno s pokročilým softwarem, který obsahuje celou řadou funkcí
  • přístroje umožňují kvantitativní a kvalitativní analýzu stavu povrchu

  • Navíc lze považovat pořízení produktu Recognoil® za smysluplnou investici s vysokou návratností:

  • cenově dostupné profesionální řešení
  • SW v ceně zřízení
  • nenáročná metoda, snadné zaškolení
  • přispívá k dobrým vztahům se zákazníky
  • snižuje zmetkovitost výroby
  • předchází reklamacím
  • přispívá k hospodárnosti výroby
  • umožňuje snížit ekologickou zátěž provozů

  • Nabízíte i jiné produkty?

     ▼ zjistit více ▼


    Ano, v některých případech jsme schopni nabídnout zcela unikátní zařízení pro detekci kontaminantů dle specifických požadavků klienta. Například detekci mastných nečistot na vnitřních stěnách trubek, či zařízení pro vyhledávání daktyloskopických stop.

    Máme také zkušenosti s plně automatizovaným měřením či s výrobou ručních přístrojů či jednoúčelových zařízení pro operátory.

    Rovněž nabízíme úpravu dodávaného softwaru na míru dle požadavků zákazníka (export dat do databáze, import průvodky měření dle QR kódu, aj).


    Nabízíte nějaké služby?

     ▼ zjistit více ▼


    Ano. Firma TechTest, s.r.o. nabízí laboratorní testování Vašich výrobků produkty Recognoil®

    Dále poskytujeme poradenské služby v oboru povrchových úprav a terénní měření.

    Pro zákazníky také vytváříme měřící adaptéry a přípravky na míru za účelem zefektivnění a zpřesnění procesu kontroly dílů.


    Co nám Recognoil® umožní?

     ▼ zjistit více ▼


    Objektivně hodnotit změny technologických parametrů, kvalitu produkce, vhodnost některých technologií, výrobních operací, stav procesních kapalin a médií v průběhu jejich životního cyklu a celou řadu dalších parametrů souvisejících s procesy čištění, odmašťování či aplikace olejových filmů.

    Zavedení některého z produktů Recognoil® do výroby umožňuje kontrolovat vstupy, procesy a jejich výstupy. Tím umožňuje zcela významně snížit zmetkovitost produkce, zvýšit její hospodárnost, snížit ekologickou zátěž a racionalizovat celý proces výroby.

    Věříme, že produkty Recognoil® jsou tu pro ty, kteří mají zákazníky a kvalitu na prvním místě!


    Kolik stojí laboratorní ověření vhodnosti produktu Recognoil®?

     ▼ zjistit více ▼


    Ověřovací test vhodnosti produktů Recognoil®, kdy zákazník pošle na otestování cca 3-5 dílů provádíme zdarma.

    Na vzorcích provedeme jednoduché testování ve smyslu vzájemného porovnání některých oblastí na produktu. Následně zašleme zprávu o výsledcích získaných během měření a doporučení týkající se možné aplikace zařízení (např. nutnost použití speciálních adaptérů nebo přípravků vzhledem k tvaru objektu atd.).

    Typ tohoto testu v zásadě slouží k ověření vhodnosti zařízení pro zamýšlené použití. Ověříme, zda je tvar, materiál nebo typ kontaminantu vhodný pro naši metodu detekce.


    Mám zájem o ověření vhodnosti zařízení, jak mám zabalit vzorky?

     ▼ zjistit více ▼


    Při balení vzorků jde především o zabránění znečištění povrchu obalovým materiálem.

    Zkušební vzorek je nejvhodnější zabalit do fólie a pomocí distančních prvků zamezit kontaktu povrchu výrobku s touto fólií. Můžete také použít vhodné plastové nebo kovové krabice nebo jiné výrobky, abyste zajistili, že kontrolovaná oblast vzorků se nedotkne obalu nebo jiného kontrolovaného dílu.

    Nebalte vzorky do papírových utěrek! Nepoužívejte ani jiné textilní látky. Vlákna těchto materiálů jsou pomocí produktů Recognoil® zjistitelná, a proto by ovlivnila hodnocení stavu povrchu.

    Čím lépe zabalíte své vzorky, tím objektivnějších výsledků dosáhneme.


    Příklady použití produktů Recognoil®


    Povrchové úpravy

    Kontrola kvality odmaštění povrchu kontaminovaného olejem po předchozích tvářecích operacích.


    Operátor okamžitě stanoví přípustnost povrchu po odmaštění.
    Zároveň zjistí, zda je odmašťovací proces nastaven správně.
    Hodnota výstupu detektoru, spolu s procentuálním vyjádřením plochy překračující limit jsou zobrazeny v řádu několika málo vteřin po zmáčknutí spouště přístroje.

    Operátor může použít předvolbu pro daný díl a vhodnost povrchu určí pouze na základě informace OK/NOK.



    Výběr technologie - způsob stanovení limitu

    Stanovení detekčního limitu na základě testu přilnavosti povlaku nátěrové hmoty.


    Technolog, společně s kontrolorem kvality, hodnotí přilnavost nátěru na základě stupně předúpravy povrchu. Hodnotí jednotlivé způsoby předúprav (mechanické, chemické a plasmové) a současně porovnávají různé parametry procesů (čas, teplota, médium, atd.).

    Díky použití produktu Recognoil® je jim znám stav povrchu dílu před a po procesu předúpravy a mohou tak objektivně zhodnotit vliv stupně čistoty povrchu na výslednou přilnavost povlaku.

    Provedeným testem navíc stanovili litmitní hodnoty pro předvolbu OK/NOK.



    Kontrolované nanášení olejů

    Určení požadovaného množství a rovnoměrného rozložení olejového filmu.


    Ať už pro potřeby konzervace dílů jako formu protikorozní ochrany nebo pro nanášení olejových filmů pro potřeby lubrikace umožňují produkty Recognoil® stanovit optimální tloušťku filmu.

    Opět díky vizualizaci skutečného rozložení oleje na povrchu lze posoudit homogenitu filmu a zajistit tak efektivní a kontrolovaný způsob jeho nanášení.



    Konzervace specifických ploch

    Ověření správně provedené konzervace dílu.


    Operátor kontroluje před balením dílů správnost provedené konzervace kritických ploch dílu. Kontrolovaná plocha má definovanou minimální přípustnou hodnotu intenzity fluorescence.

    Díky plošnému snímání může operátor posoudit, zda je požadovaná plocha konzervována celá rovnoměrně a v požadovaném množství.

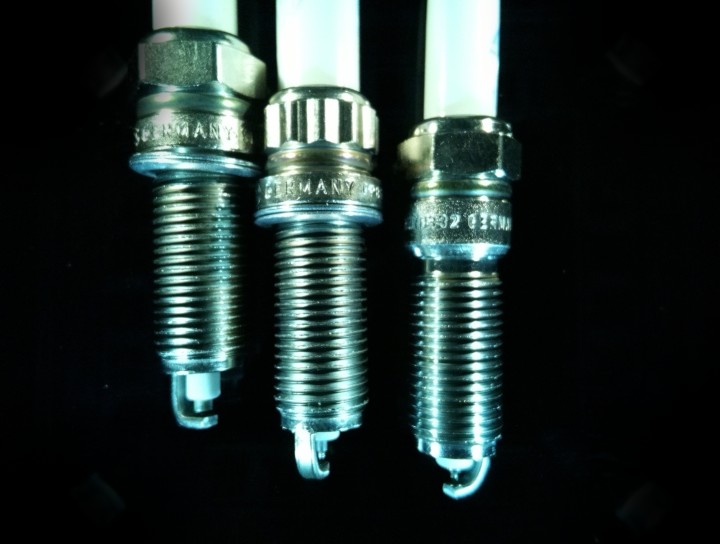

    Kontrola drobných součástek

    Hromadný způsob stanovení stavu stavu povrchu drobných dílů.


    Produkty Recognoil® umožňují hromadnou kontrolu stavu povrchu drobných dílů.

    Dodávaný software lze navíc dle specifických požadavků zákazníka vybavit například funkcemi automatického rozpoznávání objektů, vkládání vyhodnocovacích masek či automatickou selekcí nepřípustných kusů.

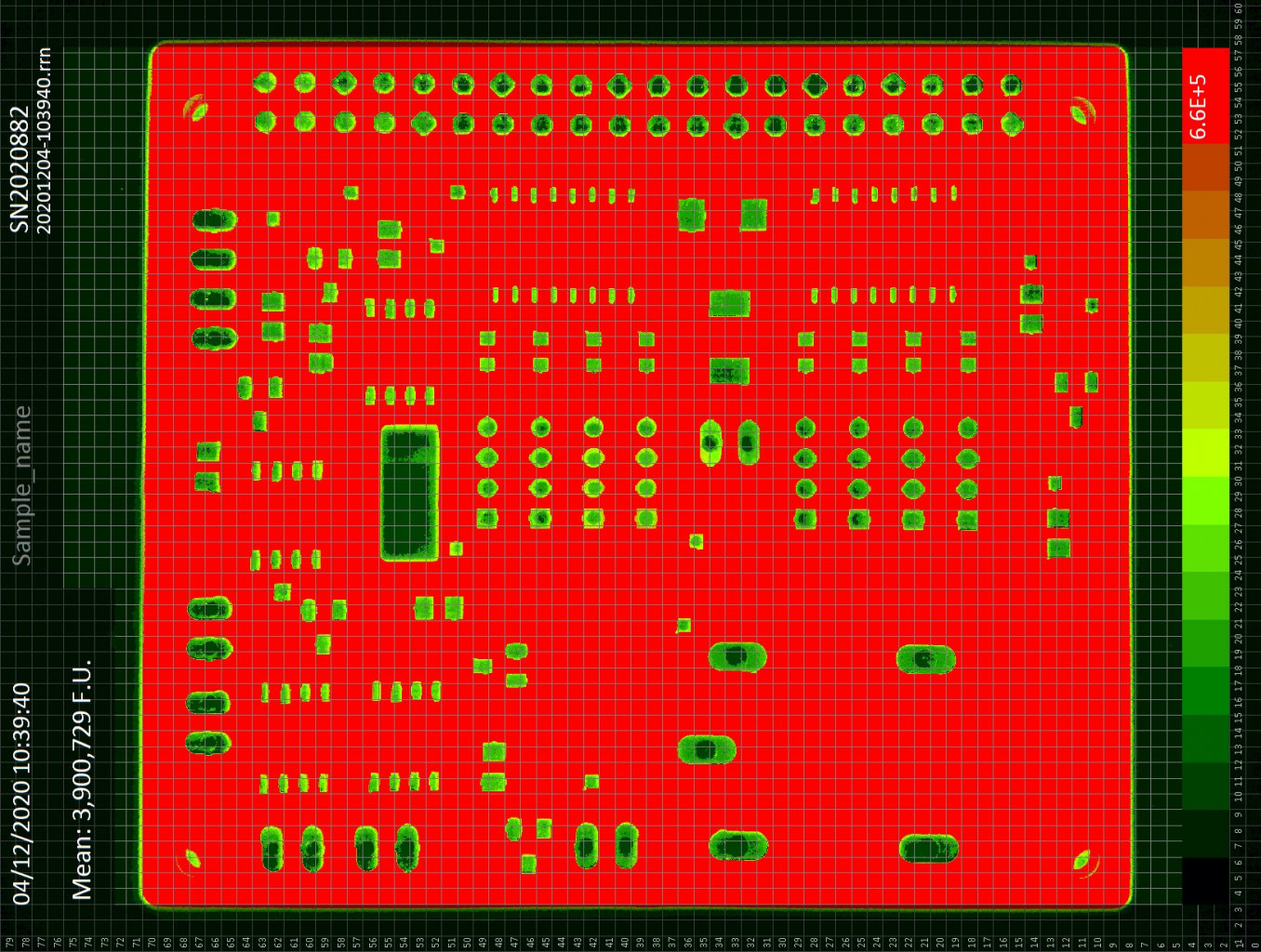

    Kontrola plošných spojů - PCB

    Kontrola čistoty pájecích plocha a detekce zbytků tavidla.


    U plošných spojů je důležité dosáhnout vysoké čistoty pájených ploch pro zabezpečení pevného a elektricky vodivého spojení.

    Produkty Recognoil® umožní nejen kontrolu čistoty těchto ploch, ale umí detekovat též nežádoucí zbytky tavidel.



    Hodnocení tryskaných povrchů

    Stanovení čitoty povrchu a abraziva.


    S produkty Recognoil® je možné na tryskaném povrchu detekovat nejen mastné látky, ale i další cizorodé nečistoty jakými jsou například prach, zbytky nátěrů, textilie a další cizorodé látky.

    Výhodou je, že lze také kontrolovat kvalitu a stav abraziva. Díky tomu můžete mít proces tryskání zcela pod kontrolou.



    Odhalení technologické nekázně

    Hodnocení kvality povrchu před svařováním, pájením a lepením.


    Pro kvalitu a správnou pevnost spojů kovových materiálu je stěžejní perfektní příprava povrchu.
    S produkty Recognoil® odhalíte nejen reziduální nečistoty, ale můžete odhalit i technologickou nekázeň - např. používání separátorů pro svařování na konstrukcích pro žárové zinkování.

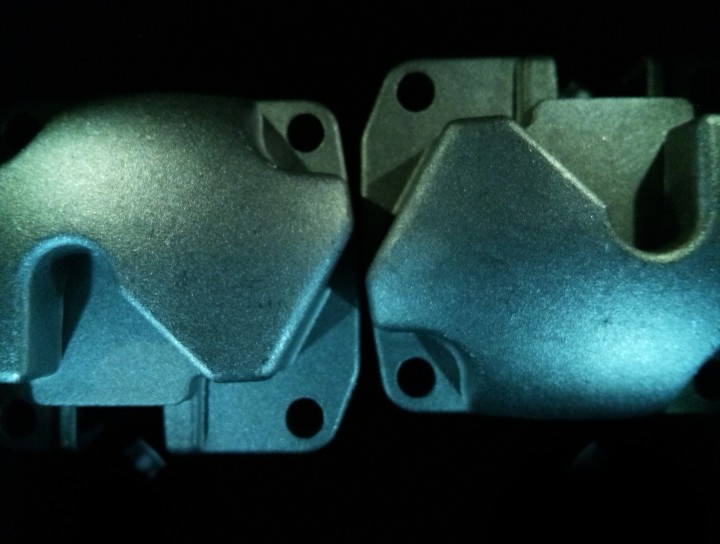

    Bezkontaktní detekce složitých objektů

    Snadná kontrola tvarových ploch.


    Recognoil® QB dokáže bez jakékoliv přípravy povrchu ihned kontrolovat tvarově složité objekty, jakými jsou například ozubená kola, tvarové odlitky, součásti z 3D tisku atp.

    Navíc jsme schopni produkty Recognoil® modifikovat a můžeme tak nabídnout individuální řešení přímo na míru (například pro detekci vnitřních povrchů trubek a dalších obtížně přístupných ploch).


    Publikované články


    Rozumíme povrchovým úpravám a strojírenským technologiím.

    Náš tým má dlouholeté zkušenosti a znalosti nejen z akademického prostředí, ale i z průmyslové praxe. Proto často našim klientům neprodáváme jen zařízení pro kontrolu jejich procesů, ale stáváme se pro ně partnerem při rozhodovacích procesech nebo při řešení problémů spojených s detekcí nečistot.

    Pravidelně publikujeme v tuzemských odborných periodikách a účastníme se konferencí v oboru povrchových úprav. Níže naleznete seznam článků souvisejících s detekcí nečistot Recognoil® publikovaných v indexovaných databázích.

  • Drašnar, P.; Zoubek, M.; Chábera, P.; Havel, J.; Hlavín, P. Contactless detection of contaminants by UV-VIS luminescence spectroscopy Materials Science Forum. 2019, 952 323-329. ISSN 0255-5476.

  • Zoubek, M.; Kudláček, J.; Chábera, P.; Abramov, A. Complex Control Method of Degreasing Process In: Advances in Manufacturing - Lecture Notes in Mechanical Engineering. Berlin: Springer Science+Business Media, 2018. p. 575-585. ISSN 2195-4356. ISBN 978-3-319-68618-9.

  • Kudláček, J.; Chábera, P.; Šikulec, L. Luminescence method - instrument used for detection of surface cleanliness Technical Gazette. 2015, 22(4), 1051-1055. ISSN 1330-3651.
  • Volně dostupné články o našich produktech a jejich použití naleznete například v časopisech MM Spektrum, Technický týdeník a Povrcháři.

  • Recognoil® pomáhá v raketovém průmyslu - Petr Chábera, TechTest, s.r.o. 2021
  • Kontakt


    Zaujaly Vás produkty Recognoil ®? Máte zájem o naše služby?
    Pro více informací nás neváhejte kdykoliv kontaktovat!


    +420 774 452 995 - Ing. Petr Chábera
    +420 724 234 699 - Ing. Michal Zoubek
    +420 605 868 932 - Ing. Jan Kudláček, Ph.D.
    +420 605 305 171 - Ing. Jakub Svoboda

    TechTest, s.r.o. - KANCELÁŘ
    Jungmannova 917
    285 04 Uhlířské Janovice
    CZECH REPUBLIC


    TechTest, s.r.o. - PŘÍJEM ZÁSILEK a SERVIS
    Jungmannova 917
    285 04 Uhlířské Janovice
    CZECH REPUBLIC

    TechTest, s.r.o. - SÍDLO SPOLEČNOSTI
    Semonice 110
    551 01 Jaroměř
    CZECH REPUBLIC
